fixLink® Extender Kat. 6A ISO/IEC, geschirmt
Videos

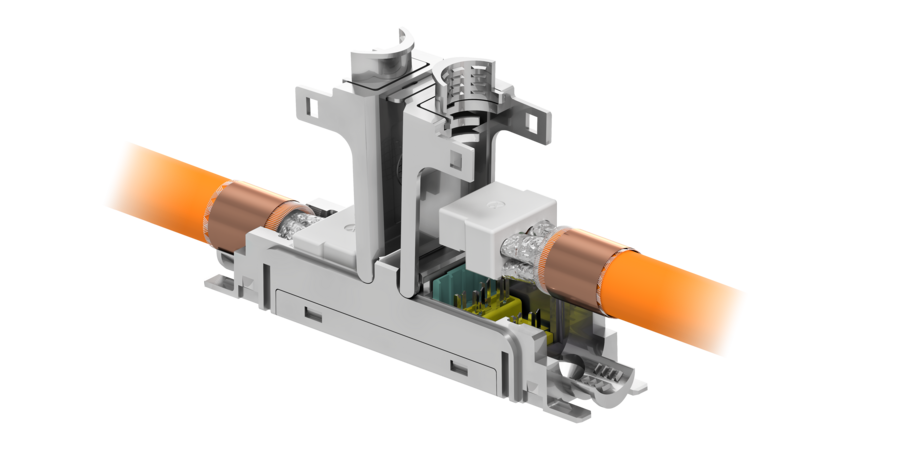

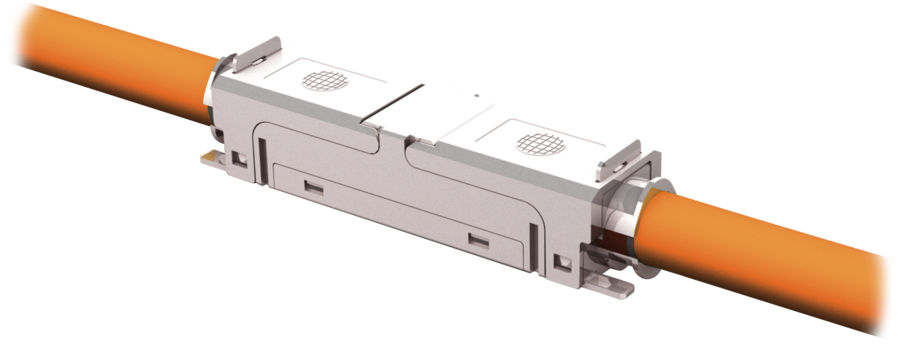

Mit dem fixLink® Extender erhält der Anwender einen Kabelverbinder höchster Güte und Flexibilität für die Übertragung von 10 Gbit Ethernet. Damit lassen sich Leitungen ohne viel Aufwand verlängern. Stillgelegte Leitungen können reaktiviert und bis zum Anschlusspunkt verlängert werden. Der Platzbedarf ist minimal und der knappe Raum im Kabelkanal oder Verteilerschrank wird optimal genutzt. Der Extender wird einfach in den Kanal oder an die Wand geschraubt. Nach erfolgter Installation kann die so verlängerte Leitung bis zur maximalen Linklänge selbst für 10-Gigabit-Ethernet-Übertragungen genutzt werden und unterstützt 4PPoE. Der Extender ist geschirmt und wiederbeschaltbar. Er kann mittels Seitenschneider in unter einer Minute je Seite konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Der Gehäusewerkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt höchste Umwelt- und mechanische Anforderungen. Der Extender ist für Verlegekabel AWG 24-22 und Flexkabel/Patchkabel AWG 27/1 geeignet (je nach Ausführung, siehe Tabelle unten).
Mechanische Eigenschaften:
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
- Wiederbeschaltbar: 5x mit gleichem Aderdurchmesser
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Geeignet für Kabeldurchmesser 5-9,5 mm
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 90 m
| Bezeichnung | Bestellcode Einzelverpackung |
| fixLink® Extender Kat. 6A (ISO/IEC) für Aderquerschnitte AWG 24-22 | CKEFFL00 |
| fixLink® Extender Kat. 6A (ISO/IEC) Seite A für AWG 24-22, Seite B für AWG 27-26 | CKEF00FL |
| fixLink® Extender Kat. 6A (ISO/IEC) für Aderquerschnitte AWG 27-26 | CKEFFLFL |
