Eine leistungsfähige IT-Infrastruktur beginnt bei der passiven Verkabelung. Gerade in weitläufigen und sicherheitskritischen Liegenschaften wie Bundeswehrkasernen müssen Netzwerke nicht nur zuverlässig funktionieren, sondern auch hohe Anforderungen an Verfügbarkeit, Sicherheit, Skalierbarkeit und Zukunftsfähigkeit erfüllen.
Ein durchdachtes Verkabelungskonzept schafft dafür die Basis – vom zentralen Rechenzentrum über die einzelnen Gebäude bis hin zum Arbeitsplatz.

Vom Campus-Backbone bis zum Arbeitsplatz

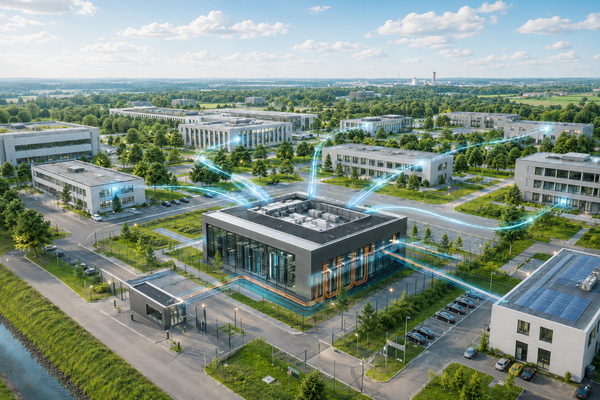

Die Grundlage der Infrastruktur bildet ein leistungsfähiger Campus-Backbone auf Glasfaserbasis. Singlemode-Glasfaser (OS2) verbindet das zentrale Rechenzentrum sternförmig mit den Gebäudehauptverteilern. Für eine hohe Ausfallsicherheit können dabei redundante A/B-Wege über voneinander getrennte Trassen vorgesehen werden.
Innerhalb der Gebäude setzt sich die strukturierte Verkabelung über Gebäude- und Etagenverteiler bis zu den einzelnen Arbeits- und Funktionsbereichen fort.
Je nach Anforderung kommen dabei unterschiedliche Konzepte zum Einsatz:

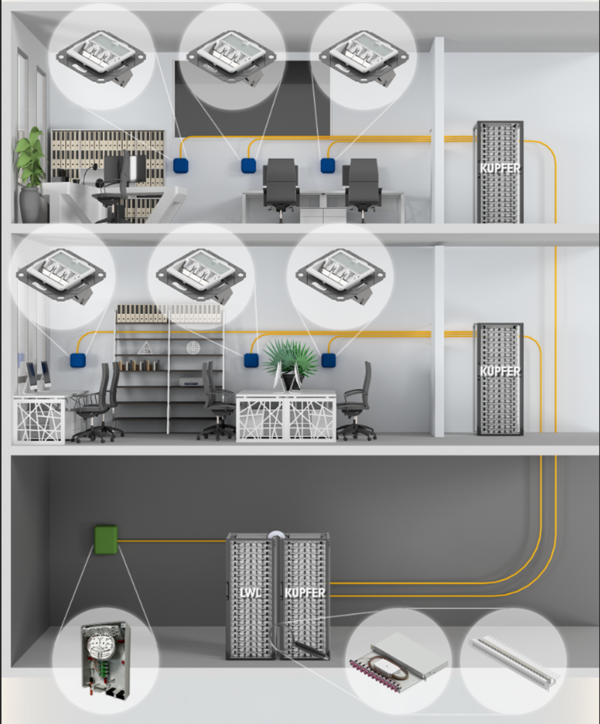

Klassische strukturierte Verkabelung
Glasfaser übernimmt die Sekundärverkabelung innerhalb des Gebäudes, während im Tertiärbereich leistungsfähige Kupferverkabelung der Kategorie 6A zum Einsatz kommt.

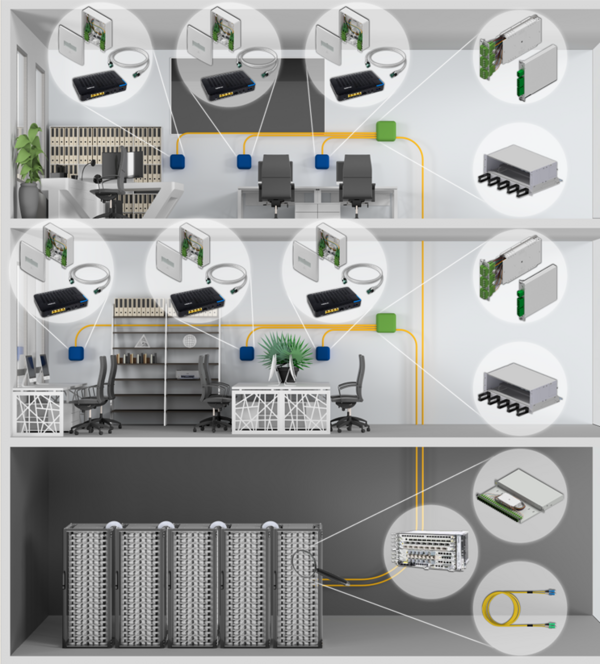

Glasfaserbasierte Verkabelung bis in den Nutzungsbereich

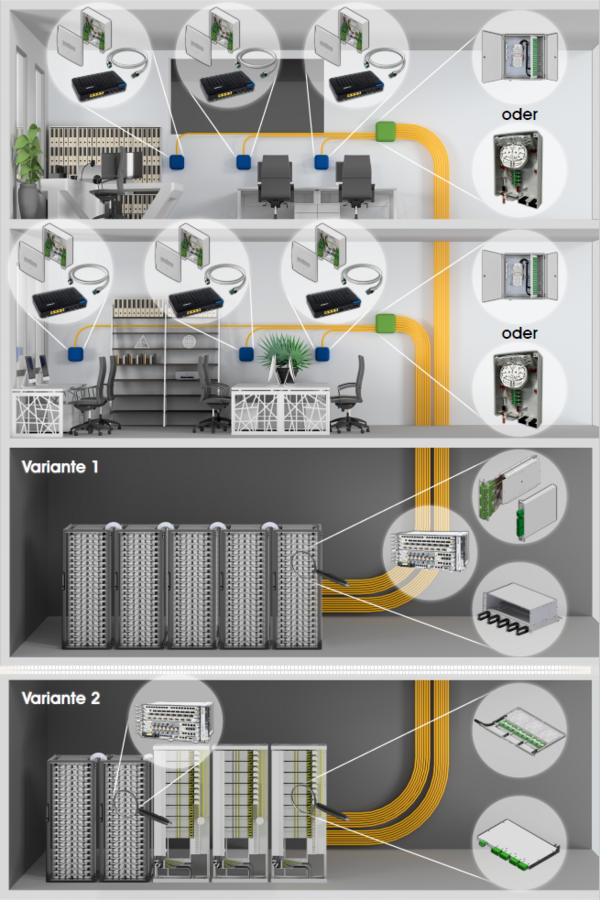

Alternativ kann Singlemode-Glasfaser weiter bis in Richtung Arbeitsplatz geführt und dort mit lokalen Anschlusslösungen beziehungsweise Mikroswitches kombiniert werden.

So lässt sich die passive Infrastruktur optimal an Gebäudegröße, Nutzung und zukünftige Anforderungen anpassen.

Sicherheit von Anfang an mitgedacht

Bei Bundeswehrliegenschaften spielt die physische Trennung unterschiedlicher Netzwerke eine besondere Rolle. Getrennte Trassen und Verteiler ermöglichen eine klare Separierung verschiedener Dienste und Netzbereiche.
Darüber hinaus berücksichtigt das Konzept unter anderem:

• geschirmte Kupferverkabelung und entsprechende Anschlusskomponenten

• Glasfaser beziehungsweise vollgeschirmte Verlegesysteme für erhöhte EMV-Anforderungen

• definierte Anforderungen an den Brandschutz

• eindeutige Kennzeichnung aller Komponenten und Ports

• umfassende Dokumentation mit CAD-Plänen, Messprotokollen, Spleißplänen und Patchlisten

Damit wird bereits auf Ebene der passiven Infrastruktur eine klare und nachvollziehbare Netzwerkstruktur geschaffen.

Redundanz und Reserven schaffen Zukunftssicherheit

Netzwerkinfrastrukturen müssen nicht nur für den heutigen Bedarf ausgelegt sein. Zusätzliche Anwendungen, steigende Bandbreiten und neue technische Anforderungen sollten bereits bei der Planung berücksichtigt werden.
Das Konzept sieht deshalb eine planerische Reserve von 40 Prozent vor. Gleichzeitig ermöglichen Glasfaserinfrastrukturen und nachbelegbare Rohr- und Mikrorohrsysteme eine flexible Erweiterung der vorhandenen Infrastruktur.
Auch zusätzliche Technologien können berücksichtigt werden – beispielsweise Fiber to the Desk (FTTD), die Integration in ein Gebäudemanagementsystem oder die Versorgung von Kameras, Access Points und VoIP-Systemen über Power over Ethernet.

Qualität muss messbar sein

Eine zuverlässige Infrastruktur endet nicht mit der Installation. Entscheidend ist die anschließende Prüfung und Dokumentation.
Für Glasfaserstrecken sind beispielsweise visuelle Kontrollen sowie OTDR- oder Dämpfungsmessungen vorgesehen. Kupferstrecken werden entsprechend ihrer geforderten Übertragungsklasse zertifiziert.
Digitale Messprotokolle und eine nachvollziehbare Dokumentation schaffen Transparenz und bilden zugleich eine wichtige Grundlage für Betrieb, Wartung und spätere Erweiterungen.

Zwei Wege – ein Ziel: eine leistungsfähige Infrastruktur

Ob klassische strukturierte Kupfer- und Glasfaserverkabelung oder ein stärker glasfaserbasiertes Konzept: Die passende Netzwerkinfrastruktur hängt immer von den individuellen Anforderungen der jeweiligen Liegenschaft ab.
Entscheidend ist das Zusammenspiel aus leistungsfähigen Übertragungsmedien, klaren Verteilerstrukturen, physischer Netztrennung, Redundanz und konsequenter Qualitätskontrolle.
Mit einem ganzheitlich geplanten passiven Netzwerk entsteht so eine Infrastruktur, die zuverlässige Datenübertragung heute ermöglicht und gleichzeitig genügend Flexibilität für die Anforderungen von morgen bietet.

Sie planen eine strukturierte passive Netzwerkinfrastruktur für eine komplexe oder sicherheitskritische Liegenschaft?
ZVK unterstützt Sie von der Konzeption über die Auswahl geeigneter Kupfer- und Glasfaserlösungen bis hin zur Umsetzung einer skalierbaren und zukunftssicheren Infrastruktur.
