fixLink® SL CTCC-Aufteilsystem Copper-Trunk-Compact-Cable, Klasse EA ISO/IEC

Kompaktes 6-fach-Trunkkabel für den flexiblen Einsatz in der strukturierten Gebäudeverkabelung, im Rechenzentrum und für die Schrank-zu-Schrank Verbindungen. Hier sind 6 Kabelelemente zu je 4 Doppeladern in aluminium-kaschierter Kunststofffolie in einem gemeinsamen Mantel gebündelt. Dies ermöglicht einen minimalen Kabeldurchmesser un eine erheblich reduzierte Brandlast im Vergleich zu 6 Einzelkabeln. Das Trunkkabel ist werkseitig mit fixLink^® SL RJ45 Keystone-Modulen konfektioniert und auf die Einhaltung der Klasse E_A nach ISO/IEC geprüft und dokumentiert. Es ist somit für die Übertragung von 10 Gigabit Ethernet geeignet. Eine Konfektion mit anderen Modulen ist auf Anfrage möglich. Die maximale Länge des Trunkkabels beträgt 90m (AWG23) und 60m (AWG26).


Eigenschaften:

• Kompaktes 6-fach Trunkkabel 6x (4x2) AWG 26/1 oder AWG 23/1 geschirmt FR-LSZH
• Minimaler Platzbedarf aufgrund eines geringen Außendurchmessers (18mm / 13,9mm)
• Bessere Schrankklimatiesierung durch geringere Luftstrombeeinträchtigung
• Reduzierte Brandlast aufgrund des kompakten Kabelaufbaus (0,87 / 0,603 kWh/m)
• Universelle Vorkonfektion mit fixLink^® SL RJ45 Keystone-Modulen
• RoHS 2011/65/EU; IEC 60811-2-1 (IRM 902, 4h bei 70°C); halogenfrei

Kabeldaten:

• H.D.S. Innenkabel 6x (4x2) AWG 23 bzw. AWG 26
• Beschriftung Trunkkabel: Beidseitig mit Label / Kabel-ID und Länge
• Längentoleranz < 5,01m: +/- 10 cm; 5,01-90m: +/- 2%

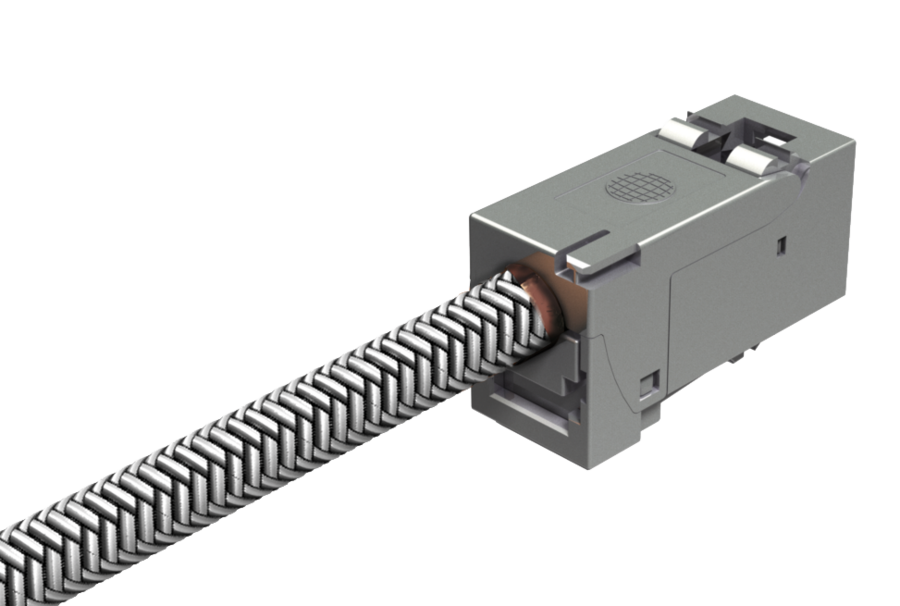

• Kabelenden mit kompaktem Geflechtschirm, Beschriftung beidseitig Link -ID 1-6 mit Markierung
• Peitschenlänge abgestuft 100-120cm (weitere Längen auf Anfrage)

Anwendungsnormen:

• IEEE 802.3: Ethernet 10Base-T; Fast Ethernet 100Base-T; Gigabit Ethernet 1000Base-T; 1GBase-T, 10 Mbit/s
• IEEE 802.5: ISDN; FDDI; ATM;
• IEEE 802.3at: PoE / PoE+ geeignet
• IEEE 802.3bt: 4PPoE

Verkabelungsnormen:

• EN 50288-4-14; EN 50173; EN 50174-2
• ISO/IEC 11801 2. Ausgabe; IEC 61156-5; TIA/EIA 568-B 2-1
