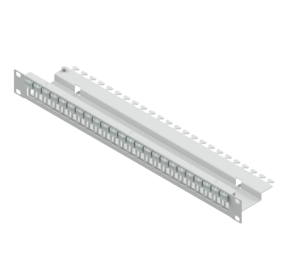

Panel 19" 1HE für 24 Keystone-Module inklusive Beschriftungsfenster
Das Verteilerfeld 19" 1HE kann mit bis zu 24 preLink® / fixLink® RJ45 Keystone-Modulen bestückt werden und verfügt über ein Beschriftungsfenster über jedem Port. Ein Beschriftungsbogen mit passender Ausstanzung 12x33 mm ist beigefügt.
Die Module werden einfach eingerastet und sitzen vorne bündig in der Frontplatte. Alternativ können auch LWL- oder Koax-Adapter eingesetzt werden.
Das Montagematerial und die Keystone-Module sind nicht im Lieferumfang enthalten.
Normen:
- IEC 60 603-7-1
Eigenschaften:
- Einbaumaß 19" 1HE, Tiefe 100mm zum Einbau in 19" Verteilergestell
- Frontseite Keystone-Normausbruch für 24 Module und 24 Beschriftungsfenster
- Rückseite Kabelabfang, separate Befestigung je Kabel über Kabelbinder
- Potentialausgleich mittels Erdungskabel inkl. Flachsteckhülse 6,3mm x 0,8mm
- Werkstoff Gehäuse: Stahlblech gepulvert Grau RAL7035 oder Schwarz RAL9005
- Werkstoffe gemäß RoHS 2002/95/EG
- Temperaturbereich: -40°C bis +70°C
Zubehör:
- Schrauben und Käfigmuttern, Set für ein Panel
| Bezeichnung | Bestellcode |
| Einbaupanel 1HE 19" für 24 Module, mit Beschriftungsfenster, Grau RAL 7035 | CKVPL0B01E |
| Einbaupanel 1HE 19" für 24 Module, mit Beschriftungsfenster, Schwarz RAL 9005 | CKVPL0B02E |
| Beschriftungsbogen perforiert, Weiß | AZVBS10 |
| Schrauben und Käfigmuttern, Set für ein Panel | AVZ4SUKM |
