Panel 19" 1HE für 24 Keystone-Module gerader Abgang
Videos

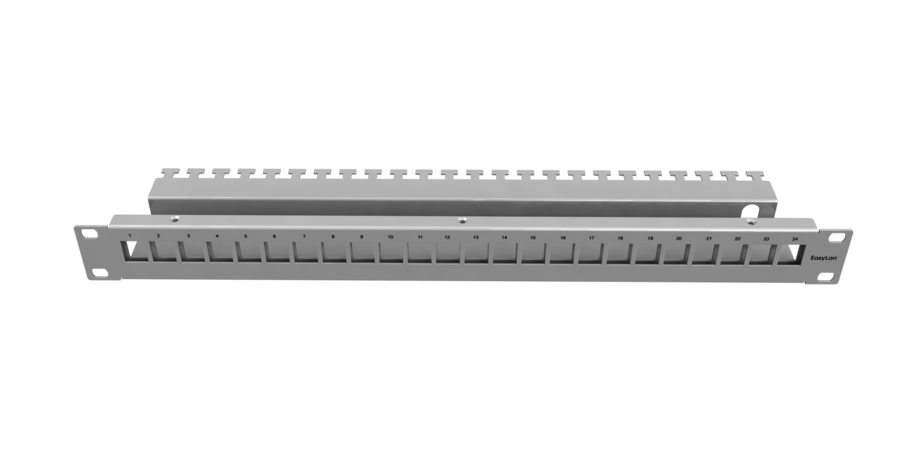

Das Verteilerfeld 19" 1HE kann mit bis zu 24 preLink®/fixLink® RJ45 Keystone-Modulen bestückt werden. Die Module werden einfach eingerastet und sitzen vorne bündig in der Frontplatte. Alternativ können auch LWL- oder Koax-Adapter eingesetzt werden. Das Verteilerfeld kann wahlweise in Edelstahl oder pulverbeschichtetem Stahlblech bestellt werden.
Das Montagematerial und die Keystone-Module sind nicht im Lieferumfang enthalten.
Normen:
- IEC 60 603-7-1
Eigenschaften:
- Einbaumaß 19" 1HE, Tiefe 100mm zum Einbau in 19" Verteilergestell
- Frontseite Keystone-Normausbruch für 24 Module, Beschriftung 1-24

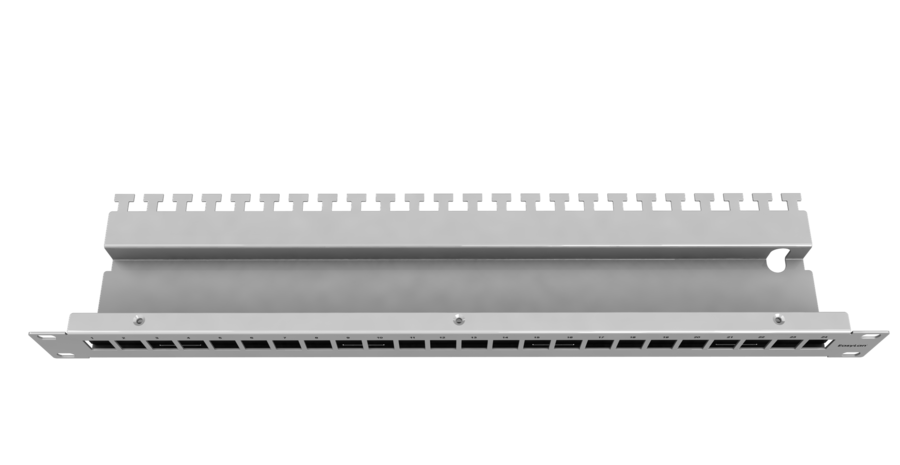

- Rückseite Kabelabfang, separate Befestigung je Kabel über Kabelbinder
- Potentialausgleich mittels Erdungskabel inkl. Flachsteckhülse 6,3mm x 0,8mm
- Werkstoff Gehäuse: Stahlblech gepulvert Grau RAL7035 oder Edelstahl
- Werkstoffe gemäß RoHS 2002/95/EG
- Temperaturbereich: -40°C bis +70°C
Zubehör:
- Selbstklebender Beschriftungsstreifen für die Kennzeichnung der Ports, Länge 430mm
- Schrauben und Käfigmuttern, Set für ein Panel
| Bezeichnung | Bestellcode |
| preLink® / fixLink® Panel, 19'', 1HE, 24x Keystone, RAL7035 | CKVPL0101E |
| preLink® / fixLink® Panel, 19'', 1HE, 24x Keystone, Edelstahl | CKVPL020EE |
| Selbstklebender Beschriftungsstreifen, Länge 430mm, VPE 5 Stk. | AVZBTK430 |
| Schrauben und Käfigmuttern, Set für ein Panel | AVZ4SUKM |
Panel 19" 1HE für 24 Module Datenblatt Download Datenblatt
Übersicht fixLink® - System Download Übersicht fixLink® - System
