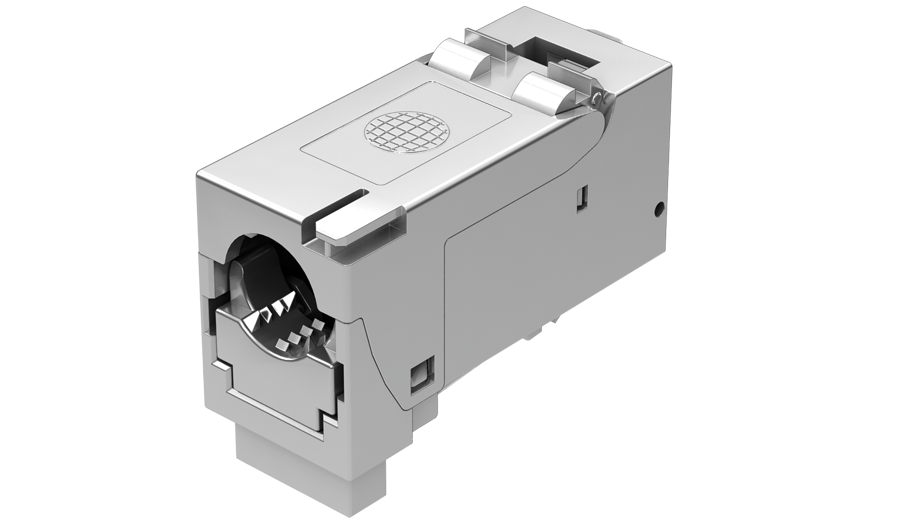

fixLink® SL RJ45 Keystone-Modul Kat. 6A ISO/IEC, geschirmt
Videos

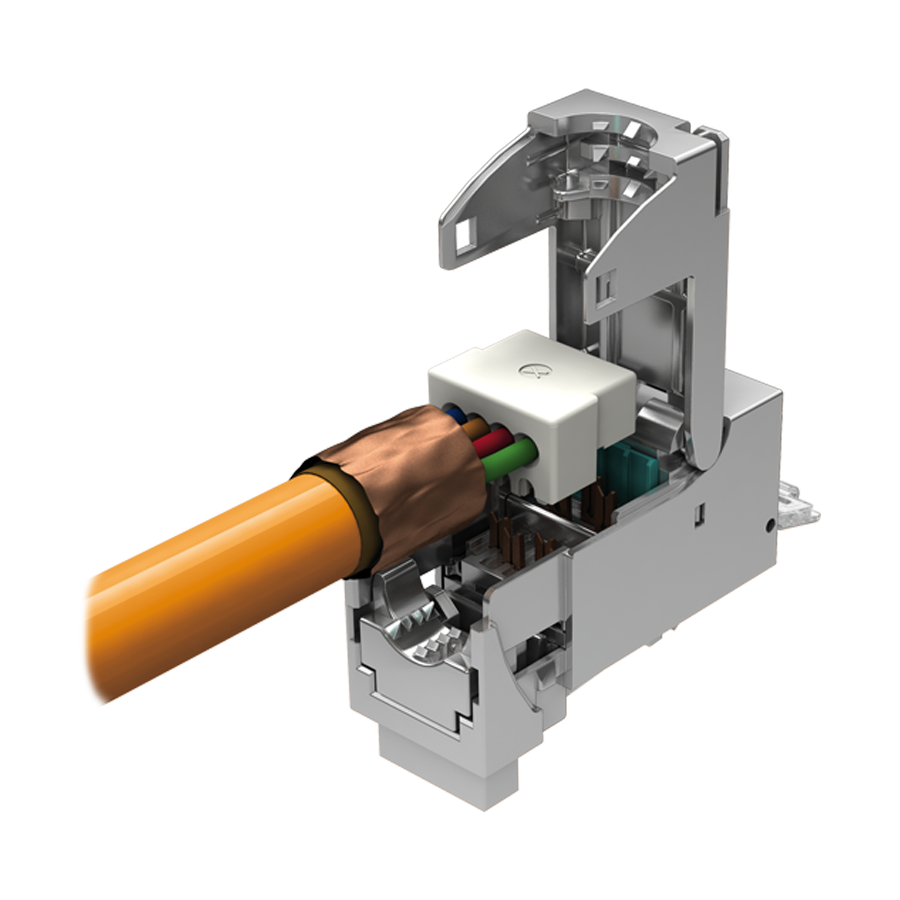

Mit dem fixLink® SL RJ45 Keystone-Modul erhält der Anwender ein RJ45-Buchsenmodul höchster Güte. Das fixLink® SL RJ45 Keystone-Modul kann mittels Seitenschneider unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Zur 360°-Schirmabnahme wird lediglich der integrierte Keil verrastet, die zeitaufwendige Anbringung eines Kabelbinders entfällt. Die spezielle Kontaktgeometrie in Verbindung mit einer 30 μ inch Goldauflage stellt 4PPoE gemäß IEEE 802.3bt unter allen Gegebenheiten sicher. Der Gehäuse- werkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt folglich höchste Umwelt- und mechanische Anforderungen. In Verbindung mit der designfähigen Modulaufnahme ist eine Kombination mit allen gängigen Schalterprogrammen möglich. Diverse Zertifizierungen von unabhängigen Prüflaboren runden den höchsten Qualitätsanspruch des fixLink® SL Keystone-Moduls ab. Sie werden in einer umweltfreundlichen Kartonverpackung geliefert. Das Modul kann in den Versionen AWG 24-22 für Verlegekabel und AWG 27-26 für Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51.
Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse Zinkdruckguss vernickelt

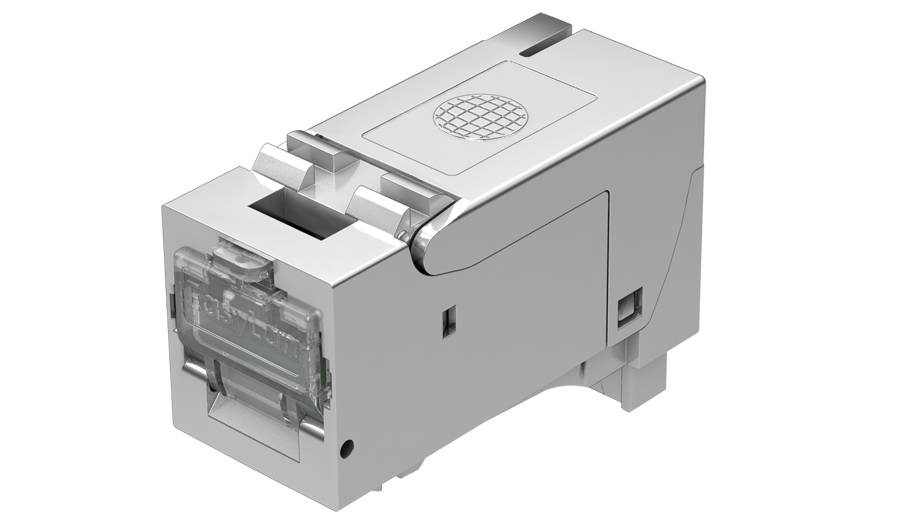

- Integrierte Staubschutzklappe Kunststoff, transparent, austauschbar gegen andere Farben
- Goldauflage im Kontaktbereich 30 µ inch
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
- GHMT geprüft nach DIN IEC 60512-99-001:2015 & DIN IEC 60512-9-3:2010
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 2 m
- Zertifiziert von GHMT nach Kat. 6A ISO/IEC (PvP) Komponenten Performance
| Bezeichnung | Bestellcode VPE 24 | Bestellcode Einzelverpackung |
| fixLink® SL RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) AWG 24-22 | CKFAK001 | CKFAK001EP |
| fixLink® SL RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) AWG 27-26 | CKFAKFL1 | CKFAKFL1EP |
GHMT PVP Kat.6A Zertifikat Download GHMT PVP Kat.6A Zertifikat
GHMT Permanent Link Zertifikat Download GHMT Permanent Link Zertifikat
fixLink SL Datenblatt AWG 24-22 Download Datenblatt AWG 24-22
fixLink SL Datenblatt AWG 27-26 Download Datenblatt AWG 27-26
Übersicht fixLink® - System Download Übersicht fixLink® - System
Montageanleitung fixLink SL Download Montageanleitung fixLink SL
