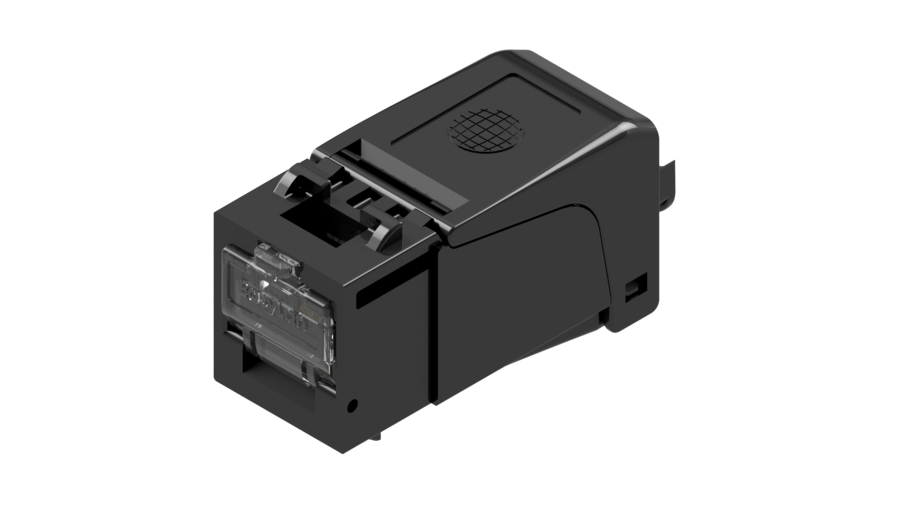

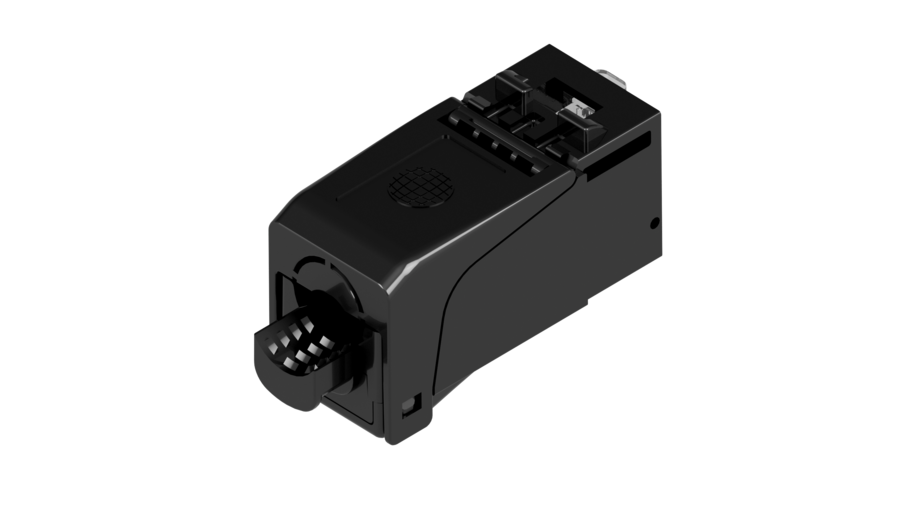

fixLink® RJ45 Keystone-Modul Kat. 6A EIA/TIA, ungeschirmt

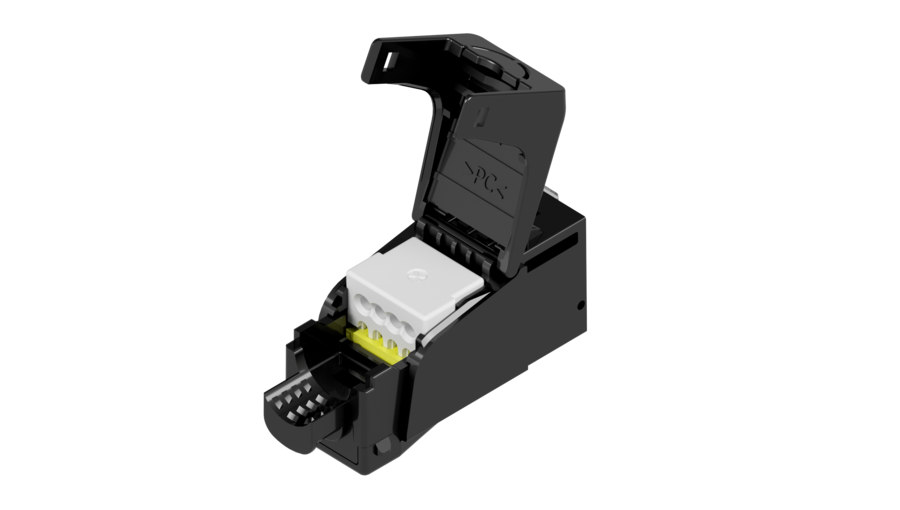

Mit dem ungeschirmten fixLink® RJ45 Keystone-Modul (PoE+ fähig) erhält der Anwender ein optimiertes RJ45-Buchsenmodul höchster Güte für die Übertragung von 10 Gbit Ethernet. Das Modul kann mittels Seitenschneider in unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Die spezielle Kontaktgeometrie in Verbindung mit einer 30 μ inch Goldauflage stellt PoE+ gemäß IEEE 802.3at sicher. Der Gehäusewerkstoff besteht aus Polycarbonat und erfüllt höchste Umwelt- und mechanische Anforderungen. Zertifizierungen von unabhängigen Prüflaboren runden den höchsten Qualitätsanspruch des ungeschirmten fixLink® Keystone-Moduls ab. Es wird in einer umweltfreundlichen Kartonverpackung geliefert.Das Modul kann in den Versionen AWG 24-22 für Verlegekabel und AWG 27-26 für Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51.
Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse: PC (schwarz, weiß, rot, grün, blau, grau, violett, orange, gelb)
- Integrierte Staubschutzklappe Kunststoff, transparent, austauschbar gegen andere Farben
- Goldauflage im Kontaktbereich 30 µ inch
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A EIA/TIA 568B.2-10
| Bezeichnung | Bestellcode VPE 24 | Bestellcode Einzelverpackung |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, schwarz | CKFVK000 | CKFVK000EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, blau | CKFVK001 | CKFVK001EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, gelb | CKFVK002 | CKFVK002EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, grau | CKFVK003 | CKFVK003EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, grün | CKFVK004 | CKFVK004EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, lila | CKFVK005 | CKFVK005EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, orange | CKFVK006 | CKFVK006EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, rot | CKFVK007 | CKFVK007EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6A EIA/TIA AWG 24-22, weiß | CKFVK008 | CKFVK008EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, schwarz | CKFUK000 | CKFUK000EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, blau | CKFUK001 | CKFUK001EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, gelb | CKFUK002 | CKFUK002EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, grau | CKFUK003 | CKFUK003EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, grün | CKFUK004 | CKFUK004EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, lila | CKFUK005 | CKFUK005EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, orange | CKFUK006 | CKFUK006EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, rot | CKFUK007 | CKFUK007EP |
| fixLink® SL RJ45 Keystone ungeschirmt Kat. 6 EIA/TIA AWG 24-22, weiß | CKFUK008 | CKFUK008EP |
