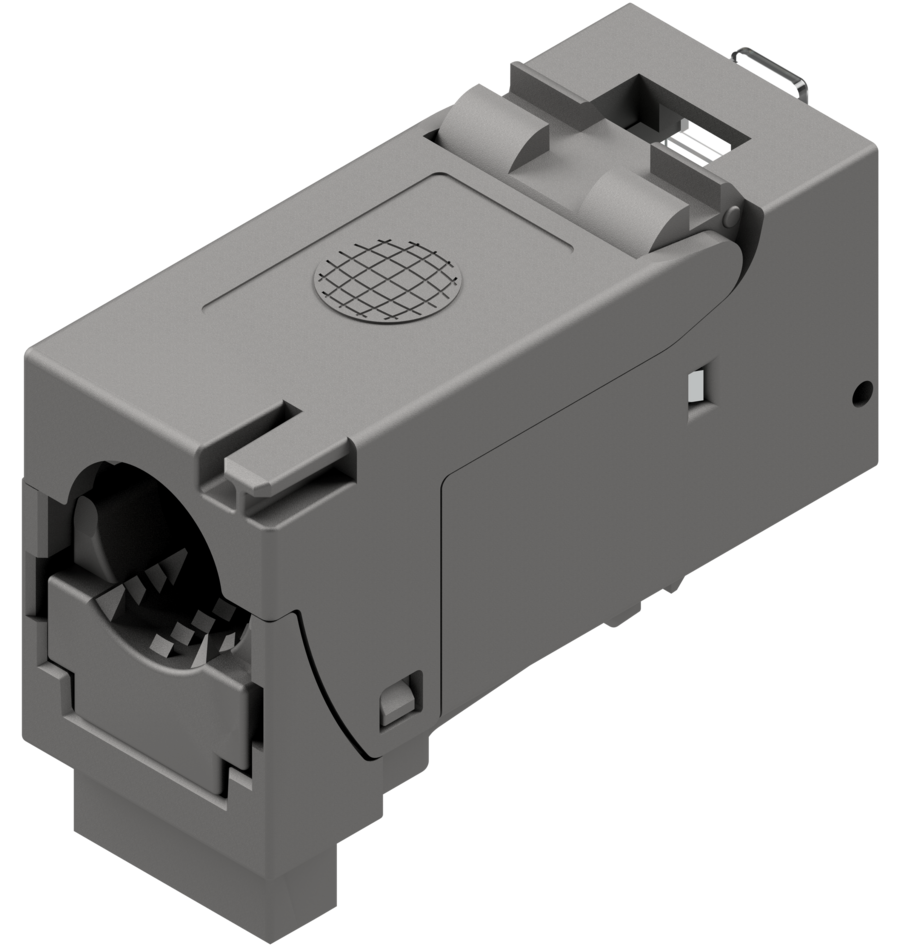

basicLink RJ45 Keystone-Modul Klasse EA, geschirmt

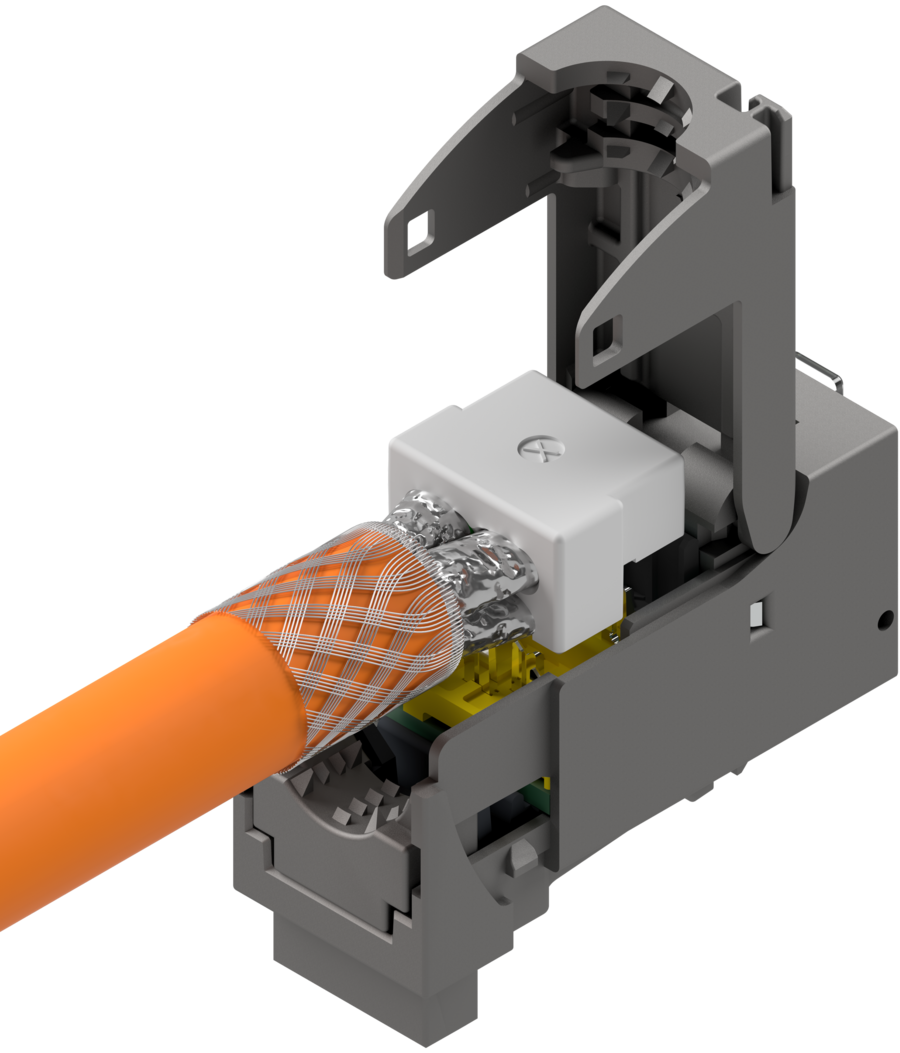

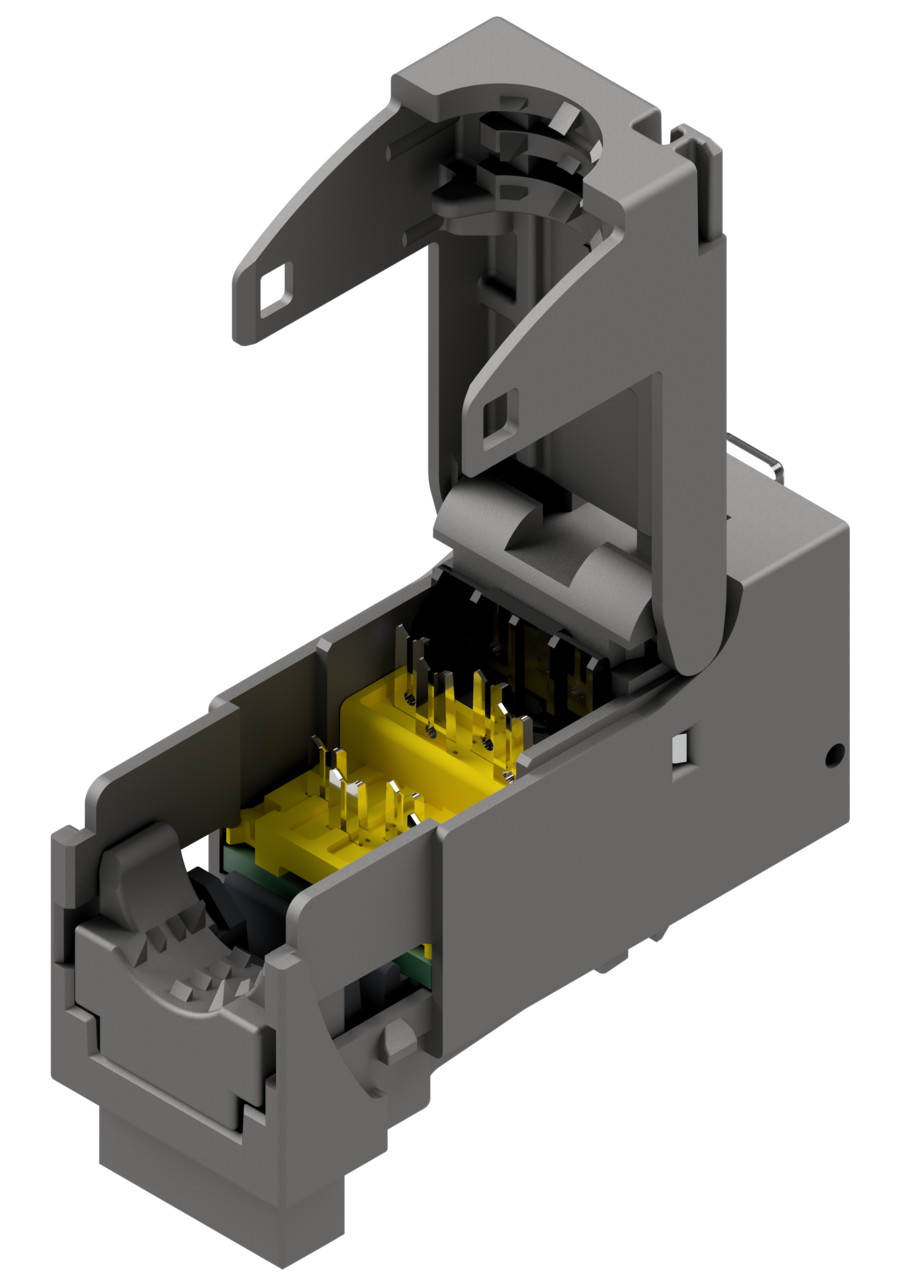

Mit dem basicLink RJ45 Keystone-Modul erhält der Anwender ein RJ45-Buchsenmodul höchster Güte. Das basicLink RJ45 Keystone-Modul kann mittels Seitenschneider in unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Der Gehäusewerkstoff besteht aus Zinkdruckguss und erfüllt folglich höchste Umwelt- und mechanische Anforderungen. In Verbindung mit der designfähigen Modulaufnahme ist eine Kombination mit allen gängigen Schalterprogrammen möglich. Die basicLink RJ45 Keystone-Module werden in einer umweltfreundlichen Kartonverpackung geliefert.
Steckverbindernorm IEC 60603-7-51.
Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse Zinkdruckguss

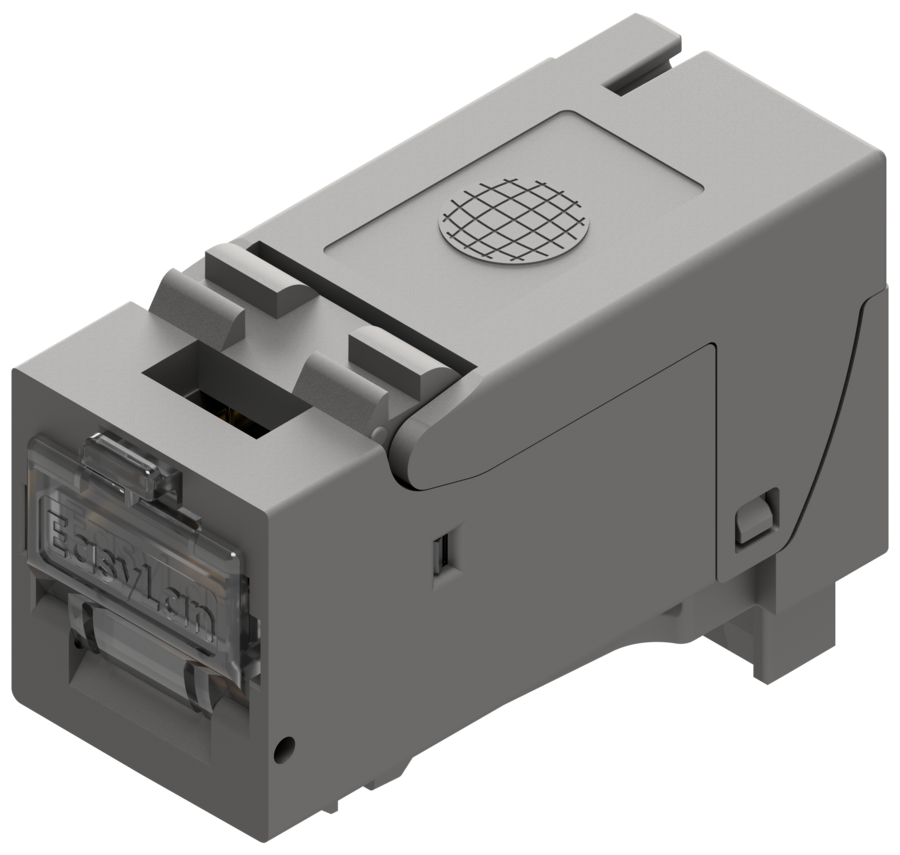

- Integrierte Staubschutzklappe Kunststoff, transparent
- Goldauflage im Kontaktbereich 30 µ inch
- Kontaktierung AWG 24-22
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP2X
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
Übertragungstechnische Eigenschaften:
- Linkklasse EA gemäß ISO/IEC 11801
| Bezeichnung | Bestellcode VPE 24 |
| basicLink RJ45 Keystone geschirmt Klasse EA AWG 24-22 | CKFEK001 |
