Designfähige Modulaufnahme SL, 45°-Abgang UP, BK, AP, BT 1-fach, 2-fach
Die designfähige Modulaufnahme kann mit oder ohne DIN-Zentralplatte 50 x 50mm bestellt werden. Die Zentralplatte ist mit nahezu allen am Markt erhältlichen Schalterprogrammen kombinierbar.
Die Modulaufnahme ist für alle EasyLan fixLink® oder preLink® RJ45-Module (ausgenommen fixLink® UTP / preLink® UTP) geeignet und kann im Kabelkanal (EK), zur Unterputzmontage (UP) sowie zur Aufputzmontage (AP) eingesetzt werden. Durch einfaches Wegbrechen von Montagelaschen ist auch eine Bodentankmontage (BT) möglich.
Die Zentralplatte besteht aus UV-beständigem und bruchsicherem Kunststoff. Dadurch ist ein langlebiges und farbtreues Erscheinungsbild sichergestellt. Das große Beschriftungsfenster ermöglicht eine einfache Kennzeichnung. An dem Zinkträger ist die Möglichkeit eines Erdungsanschlusses gegeben.
Hinweis: Aufgrund der UAE-Kompatibilität muss die Staubschutzklappe am RJ45-Modul entfernt werden.
Eigenschaften:
- Material Modulaufnahme: Zinkdruckguss
- Farbe Abdeckung: Weiß, ähnlich RAL 9010
- Einsatzbereich: Kabelkanal, Unterputz- & Aufputzmontage, Bodentankmontage
| Bezeichnung | Bestellcode VPE 5 |

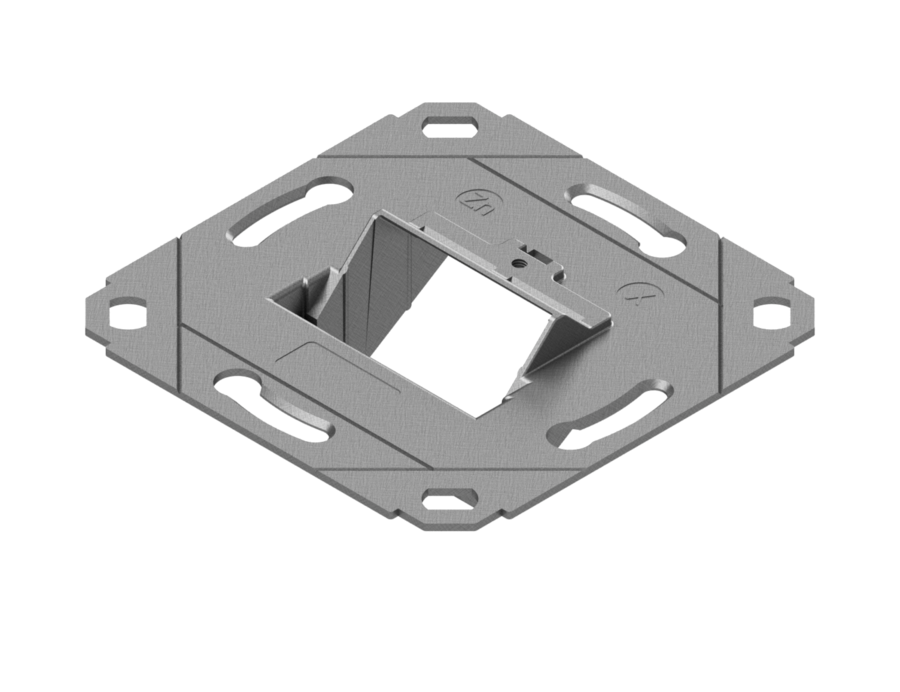

| preLink®/fixLink® designfähige Modulaufnahme (ohne Abdeckung), 1-fach, 2-fach | CKVD1DS |

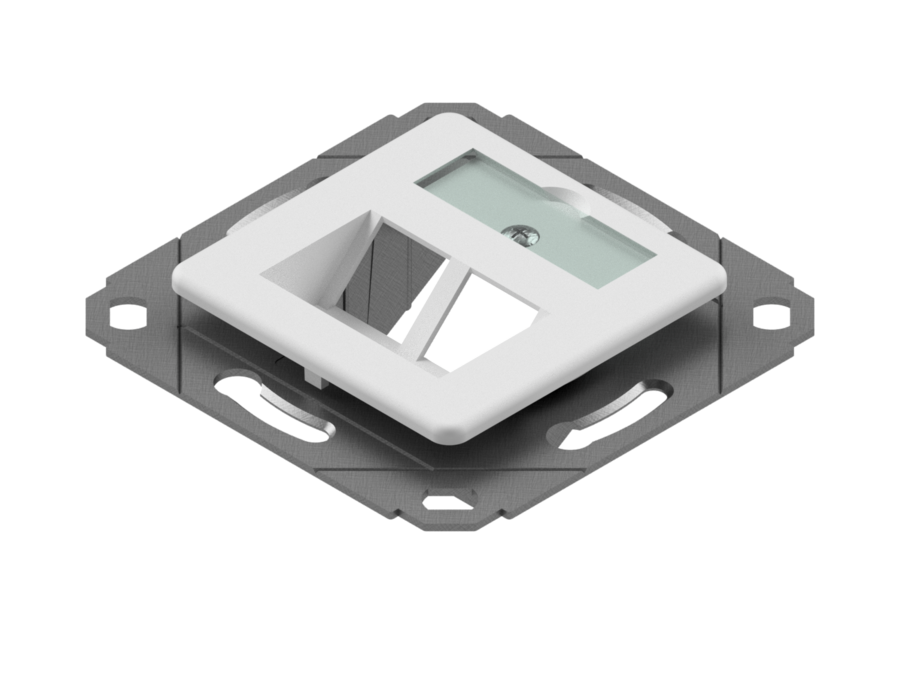

| preLink®/fixLink® designfähige Modulaufnahme SL mit Zentralplatte gewinkelter Abgang, 2-fach | CKVD1D1 |

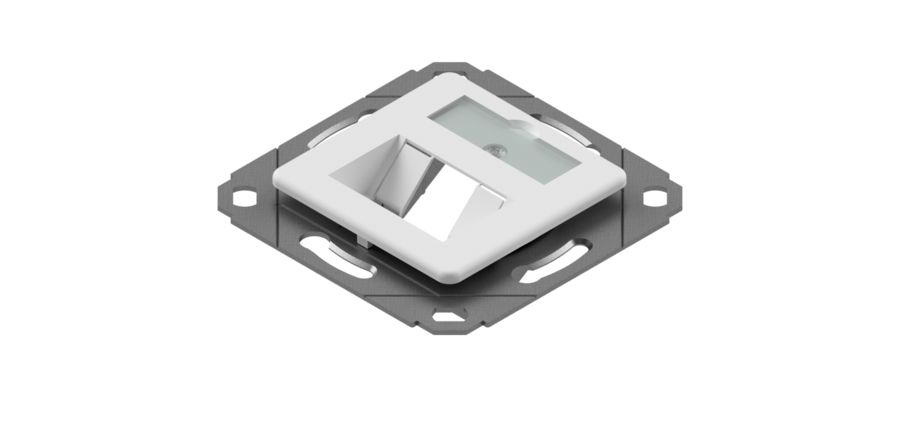

| preLink®/fixLink® designfähige Modulaufnahme SL mit Zentralplatte gewinkelter Abgang, 1-fach | CKVD1D2 |
Kompatibilitätsliste designfähige Modulaufnahme Download Kompatibilitätsliste
Übersicht fixLink® - System Download Übersicht fixLink® - System
