Aufbau-Consolidation Point Gehäuse für 4-12 Keystone-Module
Das Aufbau-Consolidation Point Gehäuse hat 4 - 12 Keystone-Plätze und kann mit preLink®/fixLink® RJ45 Keystone-Modulen bestückt werden. Das Gehäuse ist zum Einbau im Doppelboden, Zwischenboden oder als Anbau- und Unterbaugehäuse verwendbar. Mittels Hutschienen-Montageset kann es auch auf eine Hutschiene montiert werden.
Das Montagematerial und die Keystonemodule sind nicht im Lieferumfang enthalten.
Normen:
- IEC 60 603-7
Eigenschaften:
- Frontseite: Keystone-Normausbruch 4/6/8/12 Module/Adapter
- Rückseite: Kabelabfangung über Kabelbinder
- Werkstoff Gehäuse: Stahlblech gepulvert Grau RAL7035
- Werkstoffe gemäß RoHS 2002/95/EG
- Potentialausgleich mittels Erdungskabel inkl. Flachsteckhülse 6,3mm x 0,8mm
Umweltanforderungen:
- Temperaturbereich -40 °C … +70 °C
- Anschlussklasse IP20
Zubehör:
- Hutschienen-Adapterset für die Montage des Gehäuses auf Hutschiene
- Selbstklebender Beschriftungsstreifen für die Kennzeichnung der Ports. Die Kennzeichnungsmöglichkeit wurde so konzipiert, dass mit zwei Längenvarianten sowohl die Panels mit 4 und 6, als auch mit 8 und 12 Keystone-Ausbrüchen bedient werden kann. Für die 8er und 12er Version benötigt man deshalb die doppelte Anzahl.
| Bezeichnung | Bestellcode |

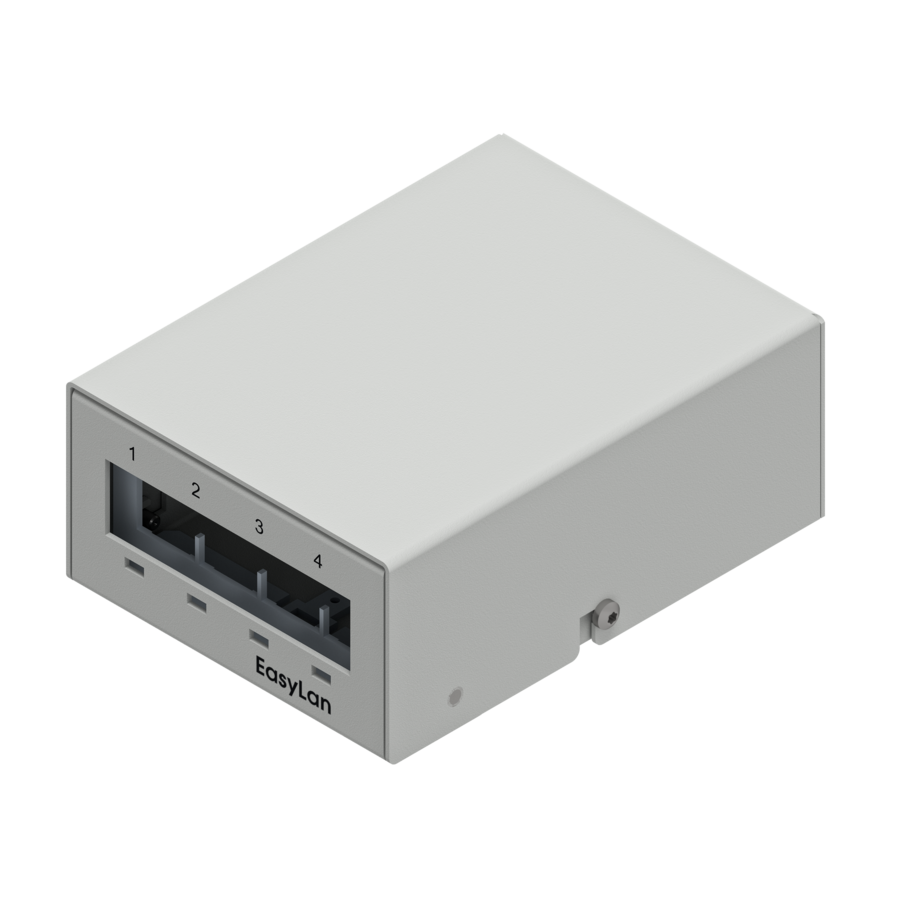

| Aufbau-Consolidation Point Gehäuse für 4x Keystone, RAL7035 | CKVPL0041E |

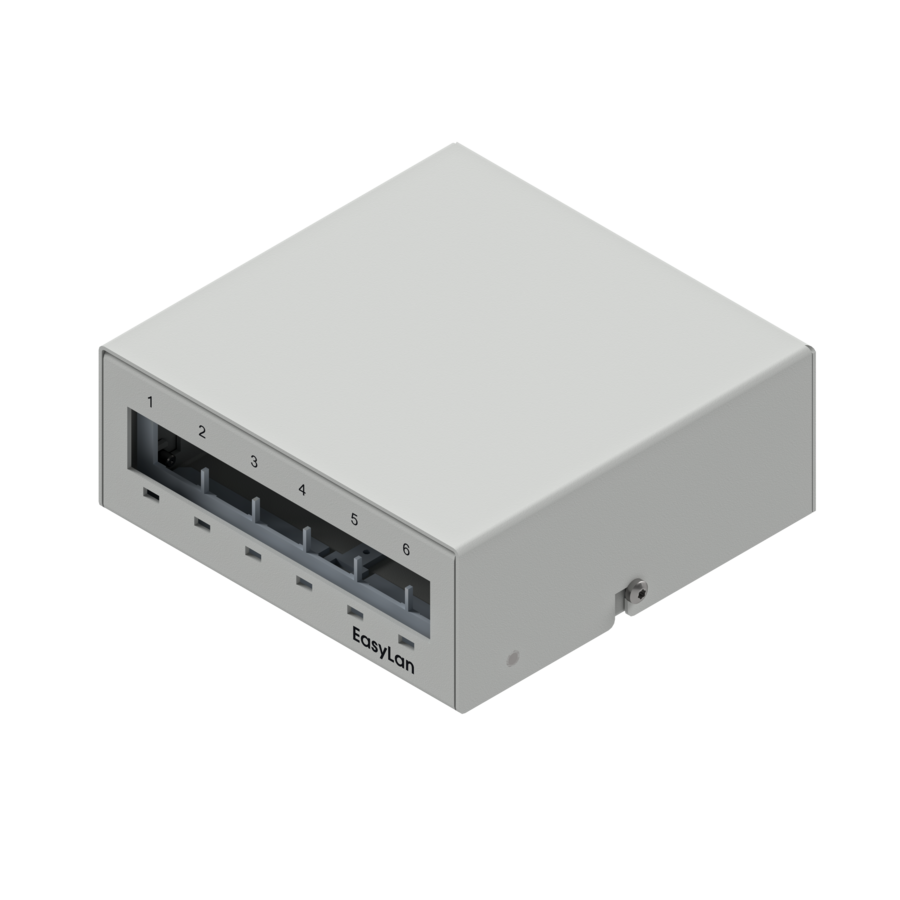

| Aufbau-Consolidation Point Gehäuse für 6x Keystone, RAL7035 | CKVPL0061E |

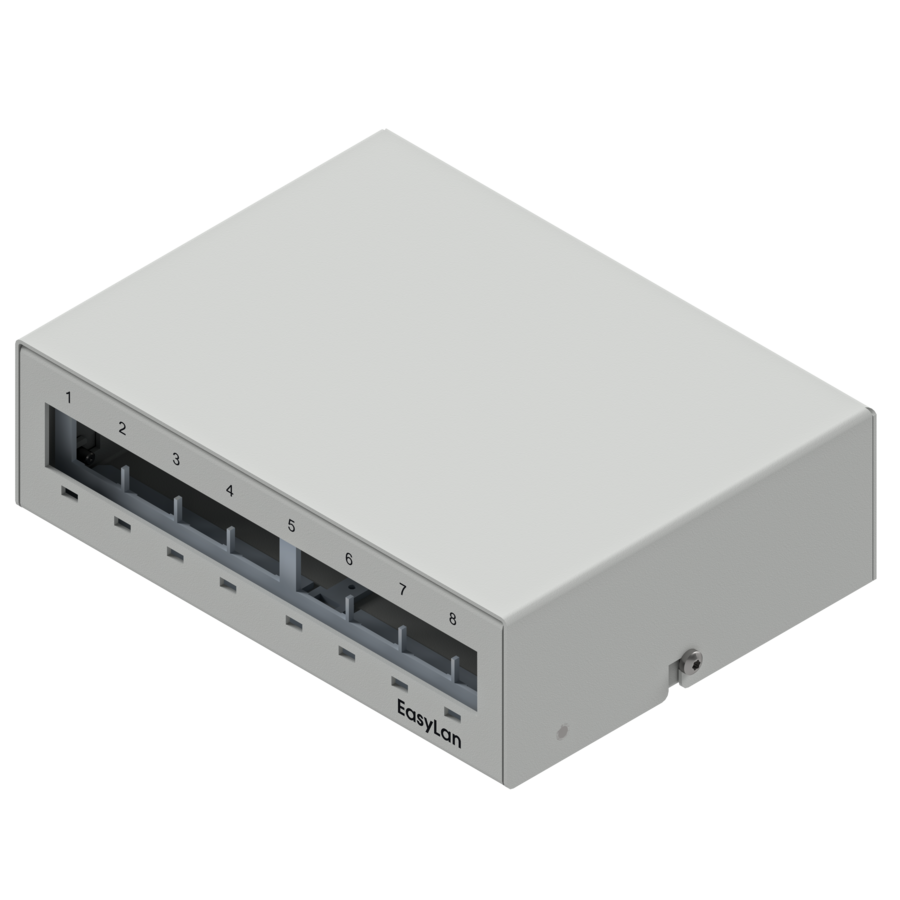

| Aufbau-Consolidation Point Gehäuse für 8x Keystone, RAL7035 | CKVPL0081E |

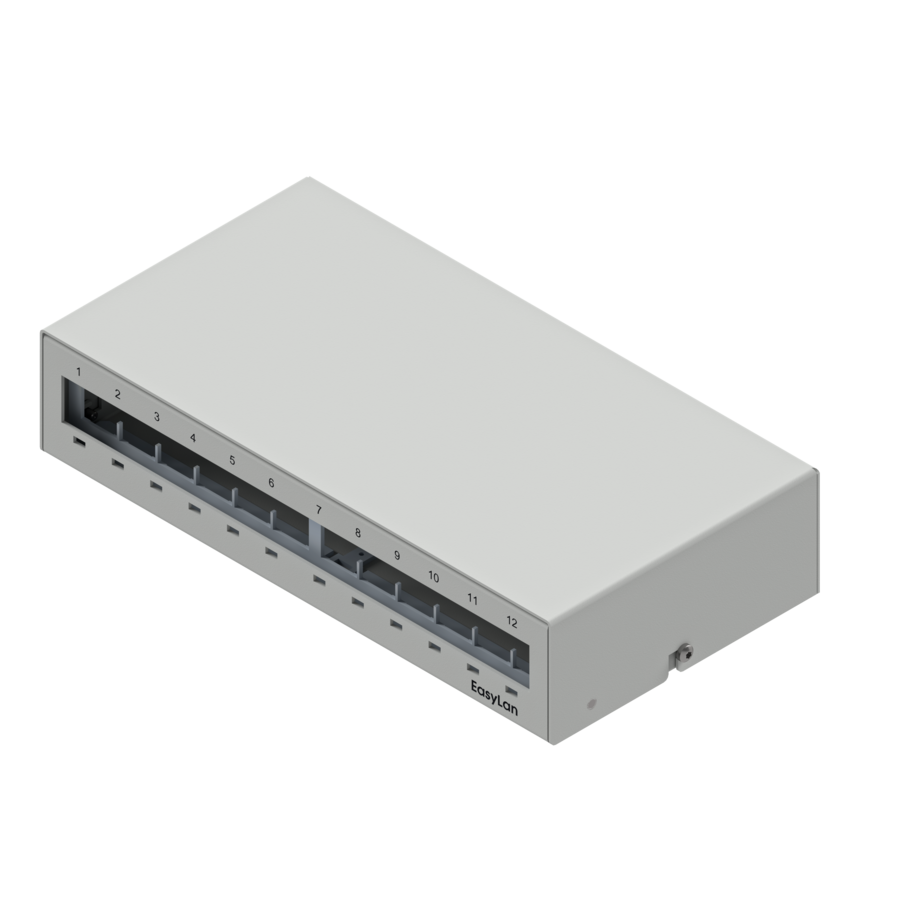

| Aufbau-Consolidation Point Gehäuse für 12x Keystone, RAL7035 | CKVPL0121E |
| Hutschienen Adapterset für Aufbau-CP-Gehäuse | CKVHMEK |
| Selbstklebender Beschriftungstreifen für CP-Gehäuse 4x/8x, Länge 63mm VPE 5 Stk./Polybeutel | AVZBTK063 |
| Selbstklebender Beschriftungstreifen für CP-Gehäuse 6x/12x, Länge 95mm VPE 5 Stk./Polybeutel | AVZBTK095 |
Aufbau-Consolidation Point Gehäuse Datenblatt Download Datenblatt
Übersicht fixLink® - System Download Übersicht fixLink® - System
