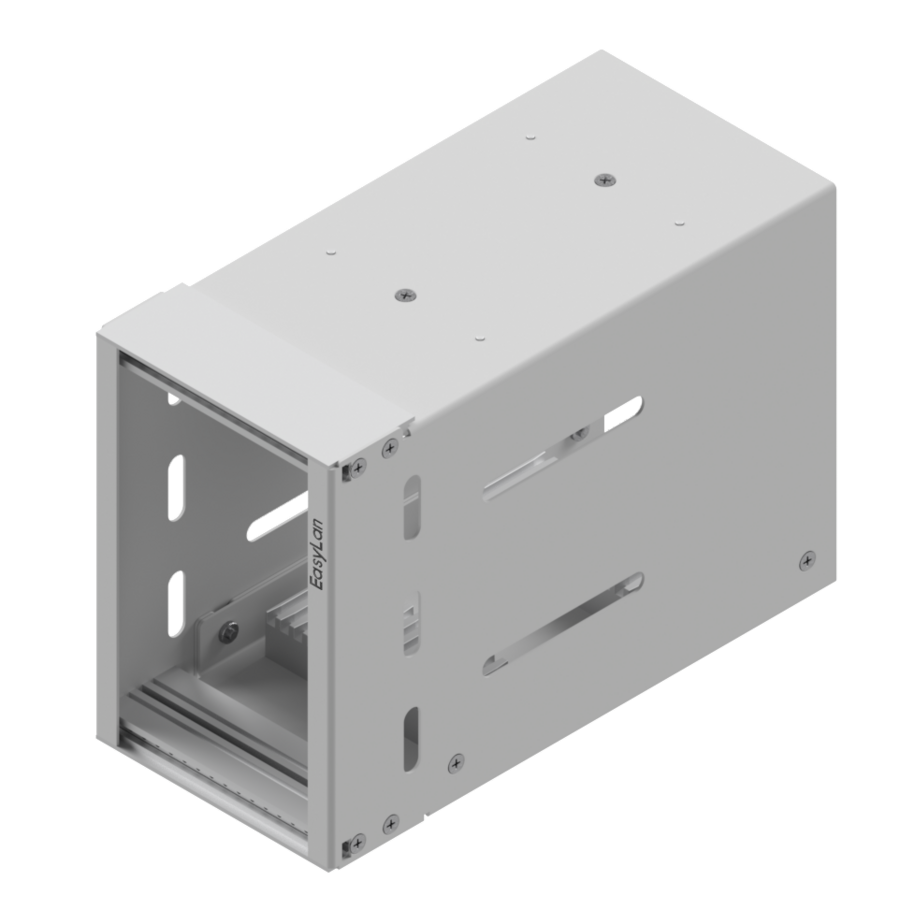

Side-Modulträger 3HE/14TE für den Einsatz von Einschubmodulen
Side-Baugruppenträger 19" 3HE für bis zu 2 Einschubmodule in der Breite von 7 TE

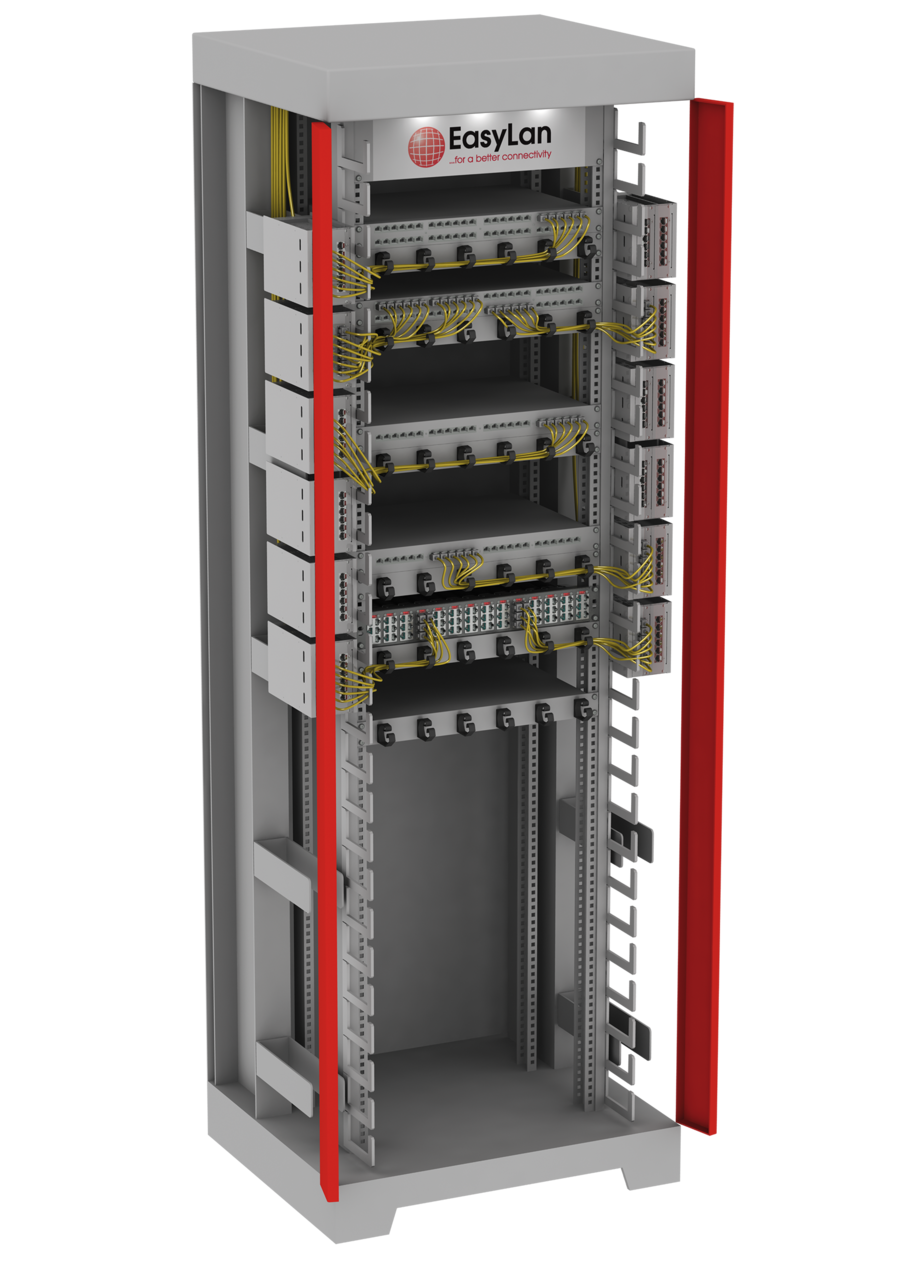

Der Side Baugruppenträger kann einfach und schnell seitlich am 19“-Rahmen montiert werden. Die seitliche Montage ist platzsparend, da sie keine Höheneinheit im 19“-Gehäuse belegt und klimafreundlich, da sie den Luftstrom nicht behindert.
Die Einschubmodule werden in den Baugruppenträger über Führungsschienen eingeschoben und frontseitig mit 2 Schrauben fixiert. Sie können komplett aus dem Side-Baugruppenträger herausgezogen werden. Es können Einschubmodule in Kupfer- und Glasfasertechnik eingesetzt werden. Eine gemischte Bestückung ist möglich.
Das Montagematerial ist nicht im Lieferumfang enthalten.
Eigenschaften:
- Material: Stahlblech gepulvert, Grau RAL 7035
- Abmessungen: Höhe 132,5mm; Breite 89,5mm; Tiefe 190mm
- Bestückung max. 2 Einschubmodule 7 TE
- Vorteilhaft bei geringem Platzangebot im Schrank
- Flexible Nutzung, wahlweise Bestückung mit Kupfer- und LWL- Einschubmodulen
- Autonomer Zugriff auf die einzelnen Einschübe
- Potentialausgleich: Erdungslasche mit Erdungsleitung inkl. Flachsteckhülse 6,3 x 0,8mm
- Werkstoffe gemäß RoHS 2002/95/EG
- Temperaturbereich -20°C bis +70°C
| Bezeichnung | Bestellcode |
| Side-Baugruppenträger 14TE für max. 2 Einschubmodule 7 TE | AVMS10001E |
| Blindplatte 7 TE Aluminium | AVMB00001E |
