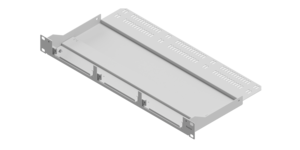

Modulträger (BGT) 19" 1HE für den Einsatz von Einschubmodulen
Baugruppenträger 19" 1HE für bis zu 3 Einschubmodule in der Breite von 7 TE.
Mit dem Baugruppenträger lassen sich platzsparende Lösungen mit hoher Packungsdichte erzielen. Die Einschubmodule werden im Baugruppenträger frontseitig mit 2 Schrauben fixiert. Sie können komplett aus dem Baugruppenträger herausgenommen werden. Es können Einschubmodule in Kupfer- und Glasfasertechnik eingesetzt werden. Eine gemischte Bestückung ist möglich.
Das Montagematerial ist nicht im Lieferumfang enthalten.
Eigenschaften:
- Material: Stahlblech gepulvert, Grau RAL 7035
- Abmessungen: 19" 1 HE, Einbautiefe 250mm
- Bestückung max. 3 Einschubmodule 7 TE
- Flexible Nutzung, wahlweise Bestückung mit Kupfer- und LWL- Einschubmodulen
- Autonomer Zugriff auf die einzelnen Einschübe
- Potentialausgleich: Erdungslasche mit Erdungsleitung inkl. Flachsteckhülse 6,3 x 0,8mm
- Werkstoffe gemäß RoHS 2002/95/EG
- Temperaturbereich -20°C bis +70°C
| Bezeichnung | Bestellcode |
| Baugruppenträger 19" 1HE für max. 3 Einschubmodule 7 TE | AVM113001E |
| Blindplatte Aluminium | AVMB00001E |
| Schrauben und Käfigmuttern, Set für ein Panel (4 Stk./Polybeutel) | AVZ4SUKM |
