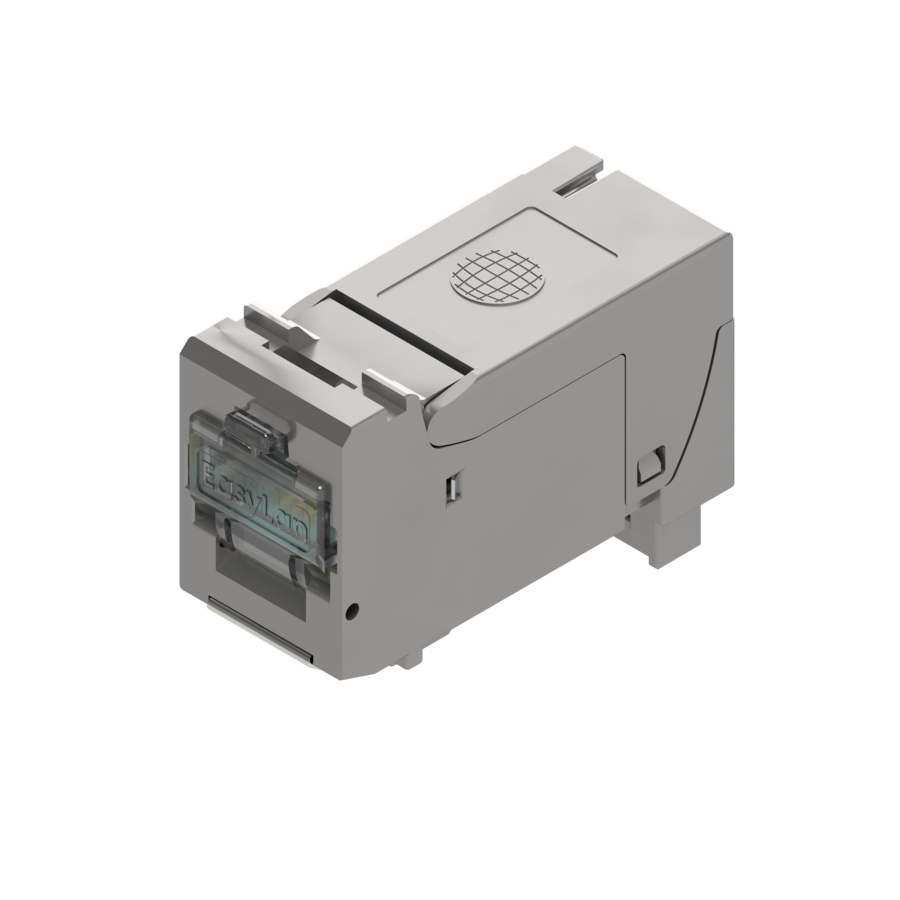

fixLink® D* RJ45 Buchsen-Modul Kat. 6A ISO/IEC, geschirmt

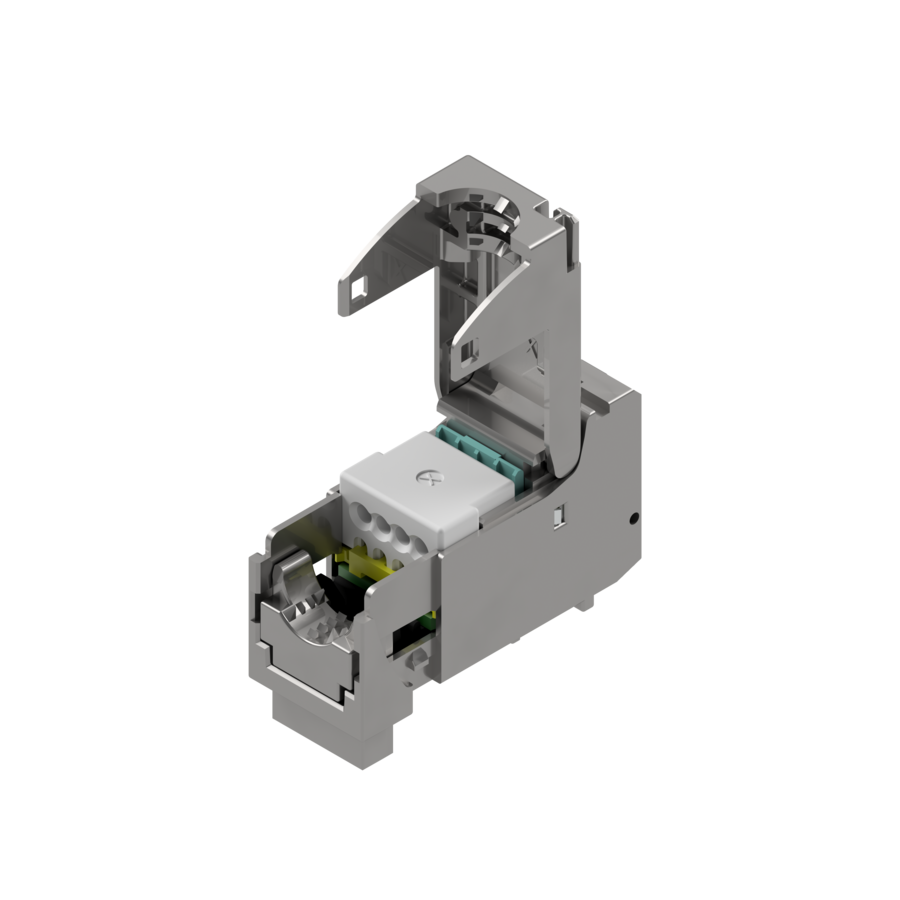

Mit dem fixLink® D* RJ45 Buchsen-Modul erhält der Anwender ein RJ45-Buchsenmodul höchster Güte. Das fixLink® D* RJ45 Buchsen-Modul kann mittels Seitenschneider in unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Zur 360°-Schirmabnahme wird lediglich der integrierte Keil verrastet, die zeitaufwendige Anbringung eines Kabelbinders entfällt. Die spezielle Kontaktgeometrie in Verbindung mit einer 30 μ inch Goldauflage stellt 4PPoE gemäß IEEE 802.3bt unter allen Gegebenheiten sicher. Der Gehäusewerkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt folglich höchste Umwelt- und mechanische Anforderungen. In Verbindung mit der designfähigen Modulaufnahme ist eine Kombination mit allen gängigen Schalterprogrammen möglich. Sie werden in einer umweltfreundlichen Kartonverpackung geliefert. Das Modul kann in den Versionen AWG 24-22 für Verlegekabel und AWG 27-26 für Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51
Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Integrierte Staubschutzklappe aus Kunststoff, transparent - austauschbar gegen andere Farben
- Goldauflage im Kontaktbereich 30 µ inch
- Geeignet für Kabeldurchmesser 5-9 mm
- Werkzeugfreie Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
- Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
- Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
- Strombelastbarkeit bei 50 °C 1,25 A
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE802.3an und für Anwengungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 2m
| Bezeichnung | Bestellcode VPE 24 | Bestellcode Einzelverpackung |
| fixLink® D* RJ45 Buchsen-Modul geschirmt Kat. 6A (ISO/IEC) AWG 24-22 | CKVKS012 | CKVKS012EP |
| fixLink® D* RJ45 Buchsen-Modul geschirmt Kat. 6A (ISO/IEC) AWG 27-26 | CKVKSE12 | CKVKSE12EP |
*Kompatibilität zu E-DAT® modul (Einbauausschnitt: Modul). E-DAT® ist eine eingetragene Marke der Albert Metz GmbH & Co. KG
fixLink D* Datenblatt AWG 24-22 Download Datenblatt AWG 24-22
fixLink D* Datenblatt AWG 27-26 Download Datenblatt AWG 27-26
Übersicht fixLink® D*- System Download Übersicht fixLink® D*- System
