Fiber Optic H.D.S. - MTP
Das H.D.S. Fiber Optic-MPO/MTP®-Trunksystem ist für Schrank-zu-Schrank-Verbindungen und zum Anbinden von Consolidation Points konzipiert. Es besteht aus vorkonfektionierten H.D.S. LC-Duplex Aufteilköpfen, welche über MPO/MTP®-Anschlüsse mit 12-fasrigen MPO/MTP®-Kabeln verbunden werden. Das System
ist für 10-GBit-Ethernet-Übertragungen (nach IEEE 802.3) ausgelegt.
Der Anwender kann dabei je nach bestehender Infrastruktur zwischen Singlemode (OS2) sowie Multimodefasern (OM3, OM4) als MPO/MTP®-Version wählen. Die maximale Packungsdichte beträgt 168 LC-Duplex Ports auf 3HE, bzw. 48 LC-Duplex Ports auf 1HE.
Normen:
- IEEE 802.3; IEC 888; 10GBase-SR/SW; DIS14165-111
Eigenschaften Modul:
- Material: Kunststoff;

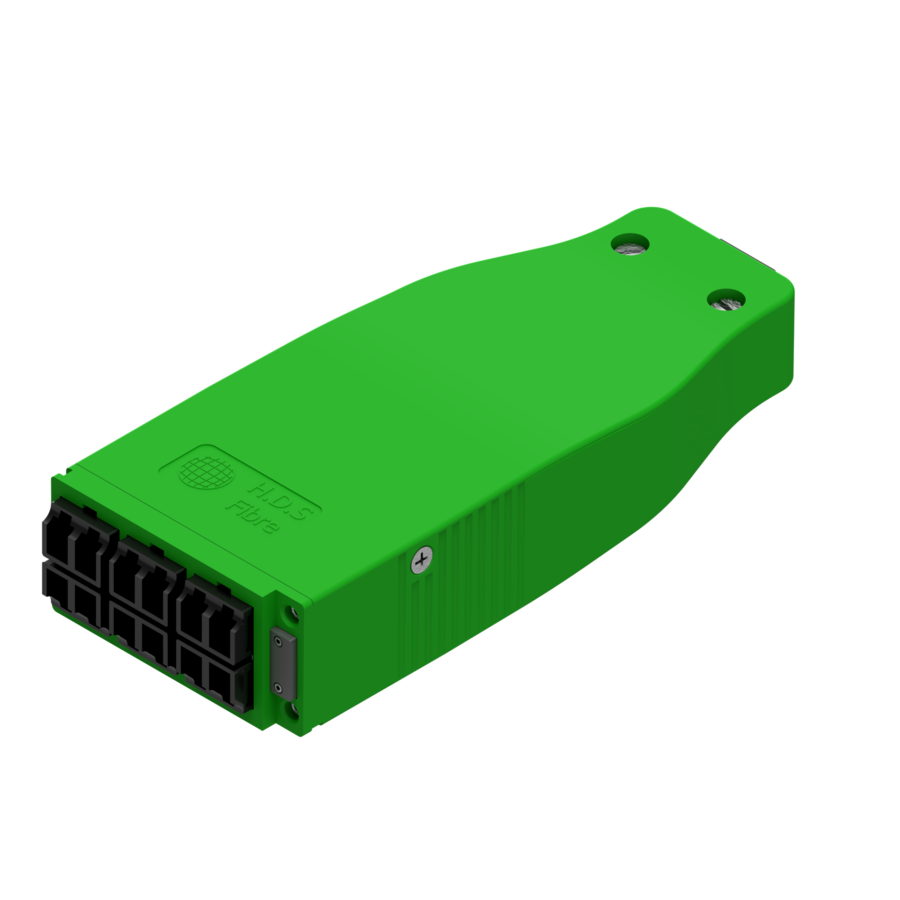

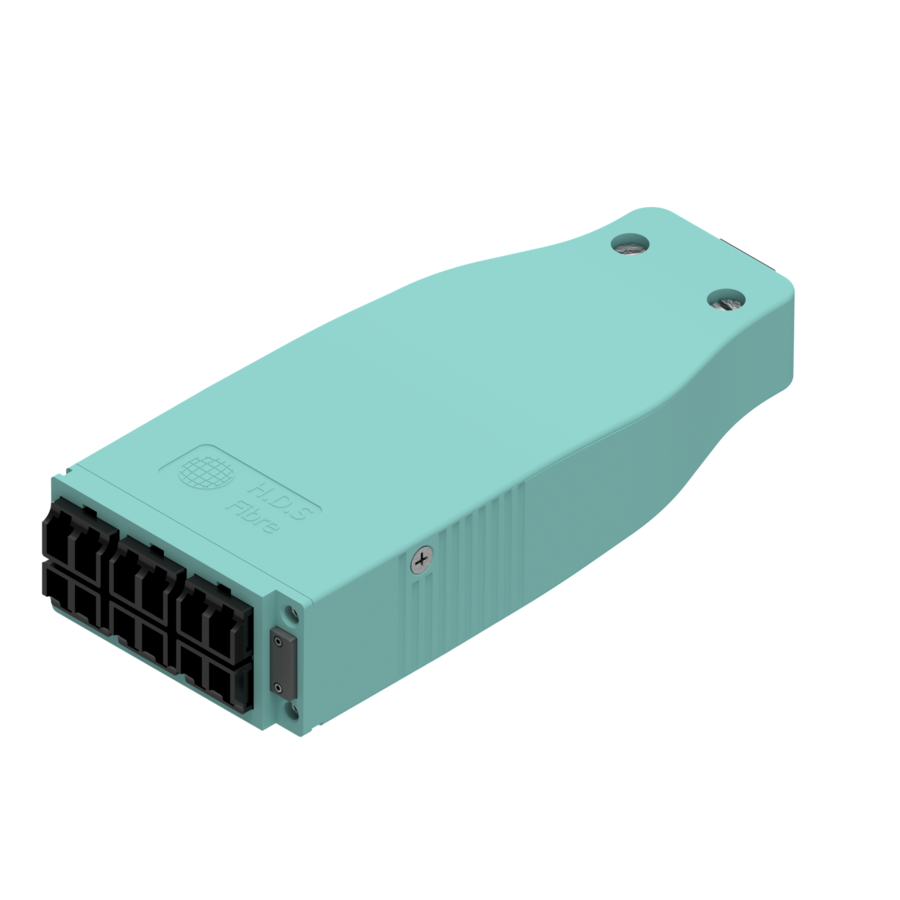

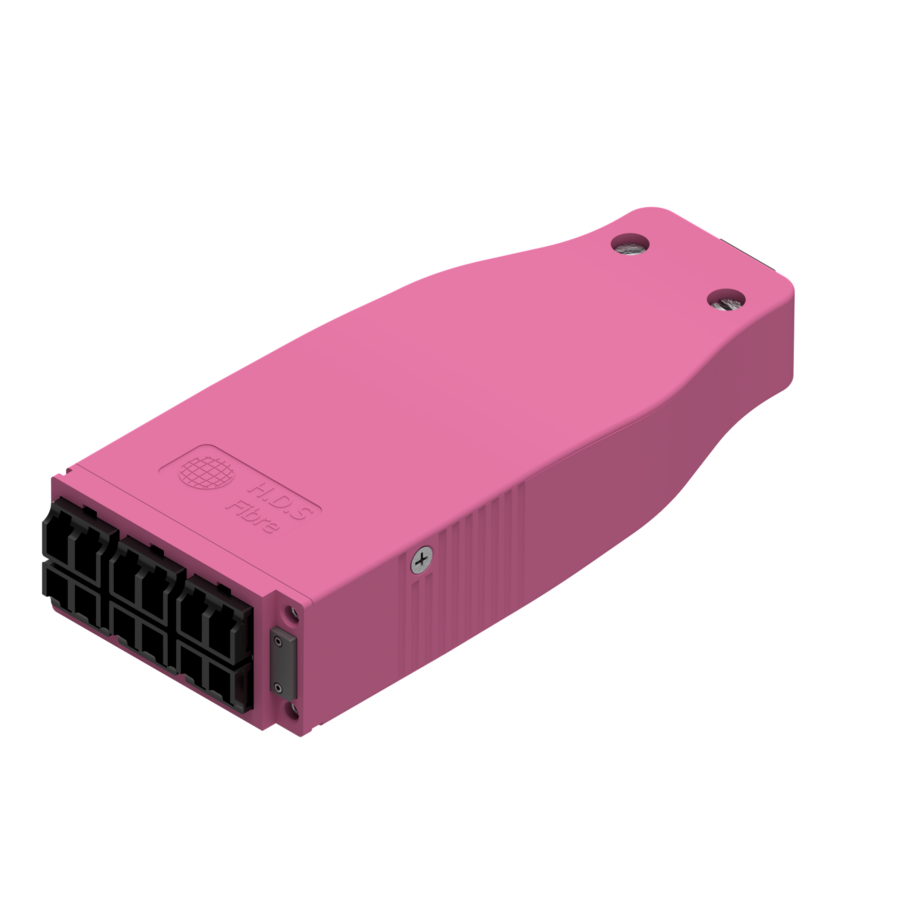

- Farbe: OM4 erikaviolett, OM3 aqua, OM2/APC grün, OM2/PC blau
- Buchsen: 6 x LC Duplex Module + 1 x MPO
Optische Eigenschaften:
- Maximale Linklänge: je nach Norm maximal zulässige Linklänge
- OM4: Dämpfung typisch <0,25 dB, Rückflussdämpfung >35 dB
- OM3: Dämpfung typisch <0,25 dB, Rückflussdämpfung >35 dB
- OS2/PC: Dämpfung typisch <0,35 dB, Rückflussdämpfung >45 dB
- OS2/APC: Dämpfung typisch <0,25 dB, Rückflussdämpfung >65 dB
Umwelt:
- Anschlussklasse IP20
- Temperatur -20°C bis +60°C
| Bezeichnung | Bestellcode |
| H.D.S. 1.0 1x MPO auf 12xLC OS2 | auf Anfrage |
| H.D.S. 1.0 1x MPO auf 12xLC/APC OS2 | auf Anfrage |
| H.D.S. 1.0 1x MPO auf 12xLC OM3 | auf Anfrage |
| H.D.S. 1.0 1x MPO auf 12xLC OM4 | auf Anfrage |
