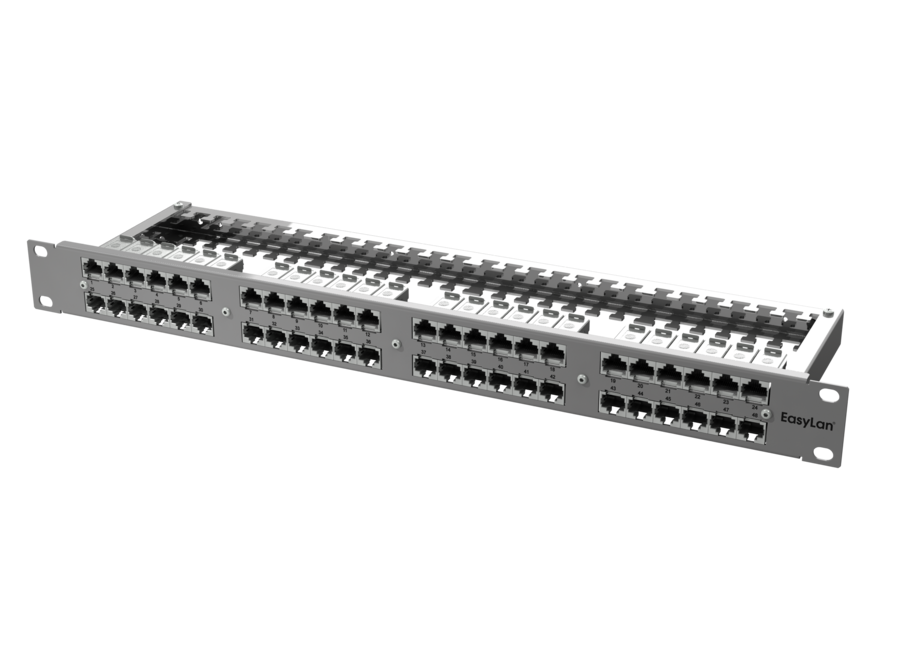

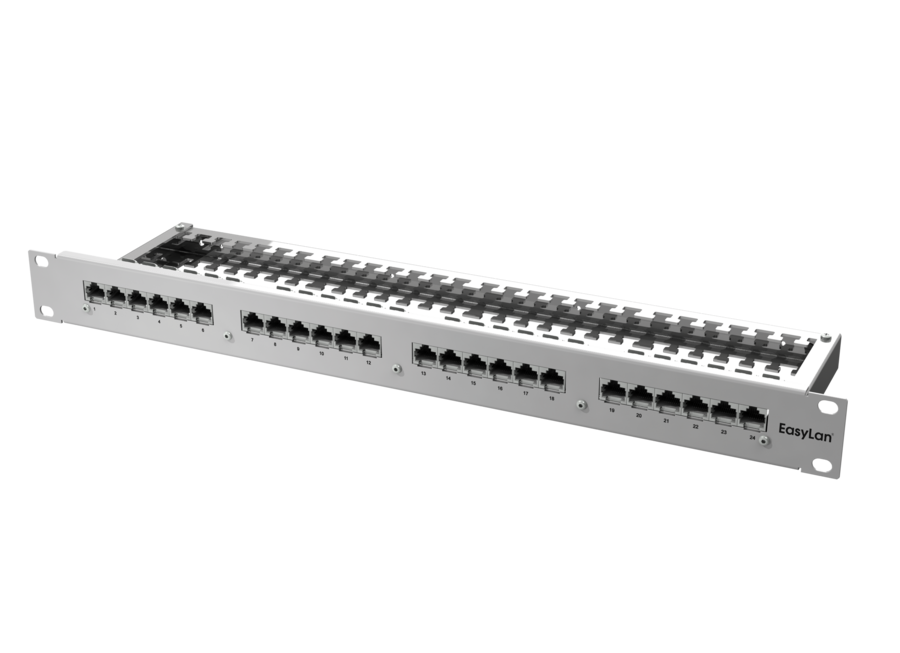

preLink® RZ-Panel 19" 1HE mit 24/48 RZ-RJ45 Keystone-Modulen, Kat. 6A ISO/IEC
Das RZ-Patchpanel ist mit 24 bzw. 48 preLink® RZ RJ45-Modulen vormontiert und wird mit 24 bzw. 48 Kabelabschlussblöcken für AWG 24-22 oder AWG 27-26 Kabel geliefert. Die Kabelabschlussblöcke werden bauseits auf die Kabel konfektioniert und können dann einfach und schnell in die RJ45-Module eingesetzt werden. Hierzu können auch die speziell mit Kabelabschlussblöcken vorkonfektionierten Kabel (Trunkkabel, Einzel- oder Mehrfachkabel) eingesetzt werden.
Die RZ RJ45-Module aus Zinkdruckguss ermöglichen durch ihre schmale Bauform besonders hohe Packungsdichten in den RZ-Panels mit wahlweise 24 oder 48 Ports auf 1HE.
Zum Aufbau von Übertragungskanälen der Klasse EA nach ISO/IEC 11801, EN 50173-1. Geeignet für 10 Gigabit-Ethernet 10GBASE-T-Anwendungen nach IEEE 802.3™ Abschnitt 4 bis zu 500 MHz.
Geeignet für Remote Powering, Power over Ethernet (PoE) gemäß IEEE 802.3bt PoE++.
Normen:
- Steckverbinder RJ45 geschirmt nach ISO/IEC 60603-7-51; (IEC 60603-7-5:2011) und Kat. 6A nach ISO/IEC 11801 und EN 50173-1
Eigenschaften:
- Einbaumaß 19" 1HE, Tiefe 120mm zum Einbau in 19" Verteilergestell

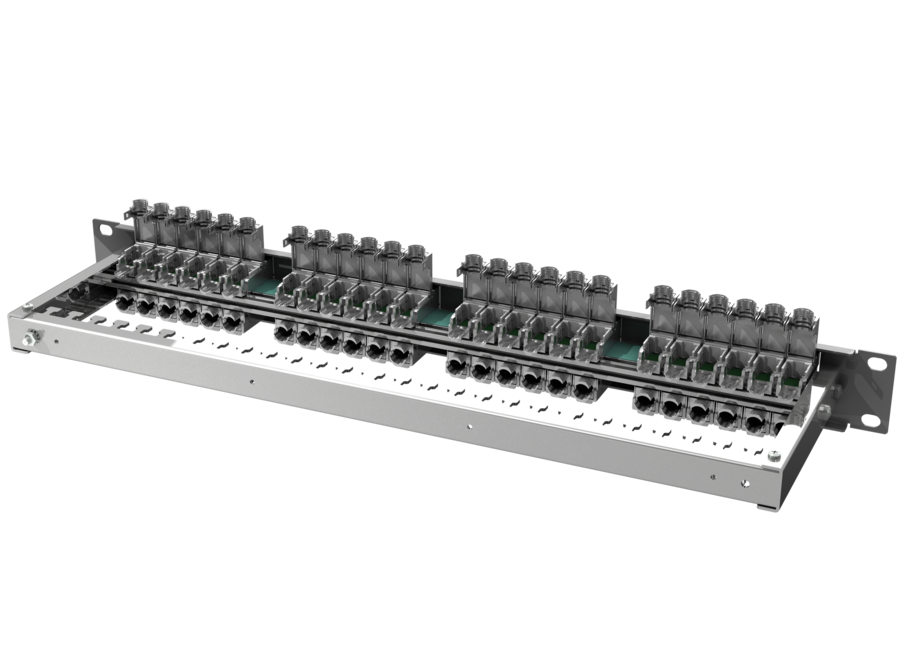

- Rückseite Kabelabfangung, separate Befestigung je Kabel über Kabelbinder
- Potentialausgleich mittels Erdungsbolzen M4 (Erdungskabel nicht im Lieferumfang enthalten)
- Werkstoff Gehäuse: Stahlblech gepulvert, Grau RAL7035
- Werkstoffe gemäß RoHS 2002/95/EG
- Temperaturbereich: -40°C bis +70°C
Eigenschaften Modul:
- Steckzyklen (RJ45 Seite) ≥ 750
- Steckzyklen (Rückseite) ≥ 100
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Goldauflage im Kontaktbereich 50 µ inch
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand ≤ 500 mΩ
- Strombelastbarkeit bei 50 °C 1,25 A
- Kabelabschlussblöcke wahlweise für AWG 24-22 oder AWG 27-26
- Kabeldurchmesser 5 - 9,5 mm
- Anschlussklasse IP20
Zubehör:
- Schrauben und Käfigmuttern, Set für ein Panel
| Bezeichnung | Bestellcode |
| preLink® RZ-Panel 19" 1HE 24x RJ45 Kat. 6 A (ISO/IEC), inkl. Kabelabschluss für Aderquerschnitte AWG 24-22 | CKRASP111E |
| preLink® RZ-Panel 19" 1HE 24x RJ45 Kat. 6 A (ISO/IEC), inkl. Kabelabschluss für Aderquerschnitte AWG 27-26 | CKRASP161E |
| preLink® RZ-Panel 19" 1HE 48x RJ45 Kat. 6 A (ISO/IEC), inkl. Kabelabschluss für Aderquerschnitte AWG 24-22 | CKRASP611E |
| preLink® RZ-Panel 19" 1HE 48x RJ45 Kat. 6 A (ISO/IEC), inkl. Kabelabschluss für Aderquerschnitte AWG 27-26 | CKRASP661E |
| preLink® RZ-Panel 19" 1HE 24x RJ45 Kat. 6 A (ISO/IEC), ohne Kabelabschlussblöcke | CKRARP101E |
| preLink® RZ-Panel 19" 1HE 48x RJ45 Kat. 6 A (ISO/IEC), ohne Kabelabschlussblöcke | CKRARP601E |
| Schrauben und Käfigmuttern, Set für ein Panel | AVZ4SUKM |
preLink RZ-Panel 19" 1HE 24 Module Datenblatt Download preLink RZ-Panel 19" 1HE 24 Module Datenblatt
preLink RZ-Panel 19" 1HE 48 Module Datenblatt Download preLink RZ-Panel 19" 1HE 48 Module Datenblatt
