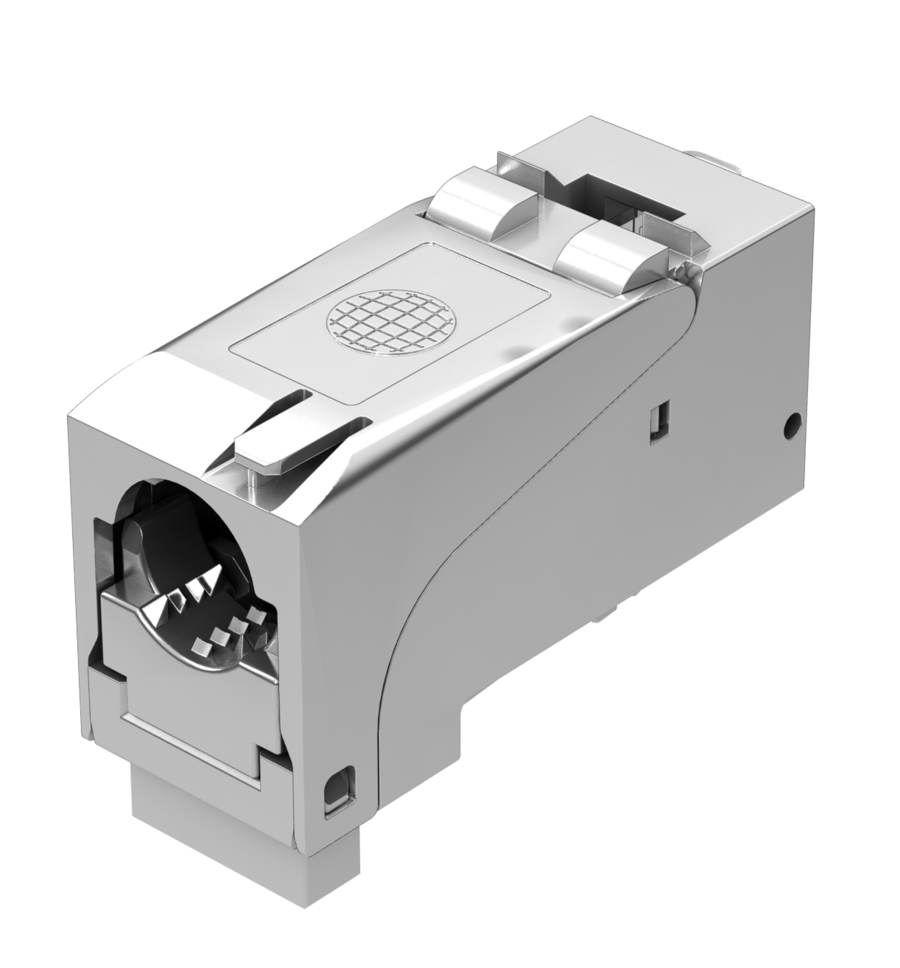

preLink® SL RJ45 Keystone-Modul Kat. 6A ISO/IEC, geschirmt
Videos

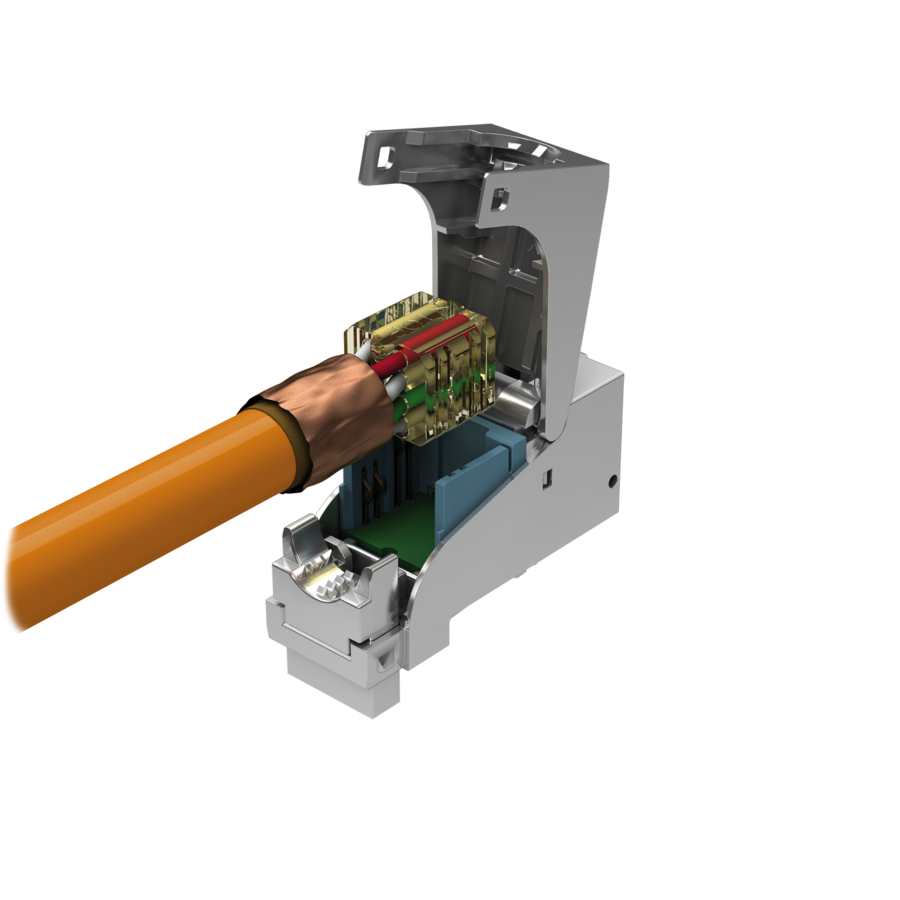

Mit dem preLink® SL RJ45 Keystone-Modul erhält der Anwender ein RJ45 Buchsenmodul höchster Güte und Flexibilität. Der zum Modul gehörende preLink®-Kabelabschlussblock wird mittels der preLink®-Montagezange präzise konfektioniert, was eine qualitativ hochwertige und gleichbleibende Konfektionsqualität ermöglicht und damit eine sichere Übertragungsperformance gewährleistet.
Die spezielle Kontaktgeometrie der RJ45-Buchse in Verbindung mit einer 50 μ inch Goldauflage stellt PoE+ gemäß IEEE 802.3at unter allen Gegebenheiten sicher.
Der Gehäusewerkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt höchste Umwelt- und mechanische Anforderungen. In Verbindung mit der designfähigen Modulaufnahme ist eine Kombination mit allen gängigen Schalterprogrammen möglich. Diverse Zertifizierungen von unabhängigen Prüflaboren runden den höchsten Qualitätsanspruch des preLink®-Systems ab. Die preLink® Keystone-Module werden in einer umweltfreundlichen Kartonverpackung geliefert. Das Modul kann in den Versionen AWG 24-22 für Verlegekabel und AWG 27-26 für Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51
Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Goldauflage im Kontaktbereich 50 µ inch

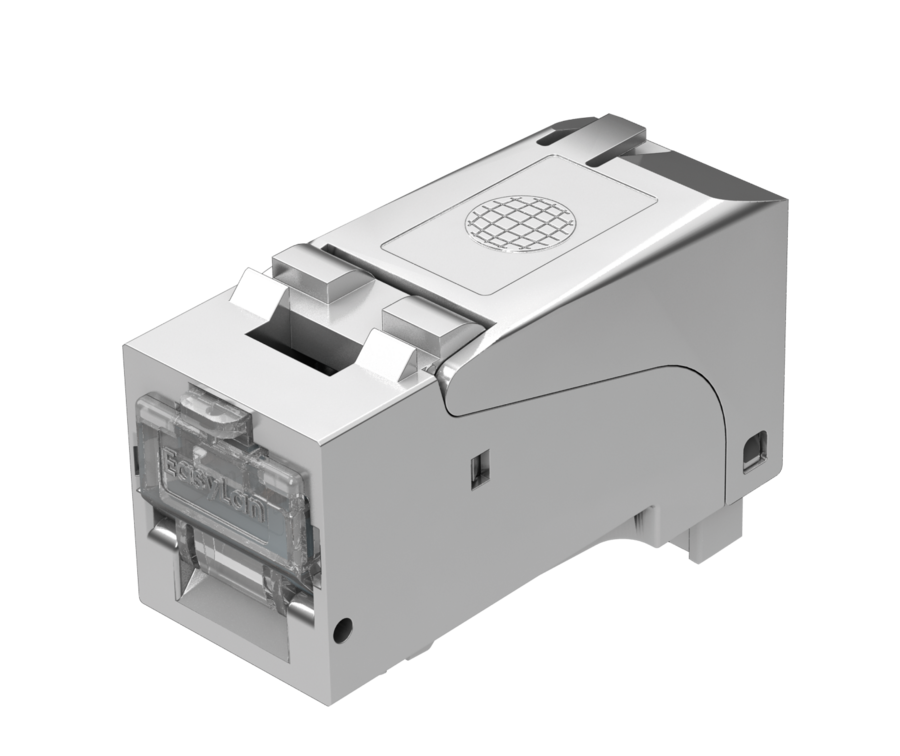

- Integrierte Staubschutzklappe Kunststoff, transparent, austauschbar gegen andere Farben
- Kontaktierung je nach Kabelabschlussblock AWG 27-22
- Geeignet für Kabeldurchmesser 5-9 mm
- Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Strombelastbarkeit bei 50 °C 1,25 A
- EMV 360°-Schirmung
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 2 m
- Zertifiziert von GHMT nach Kat. 6A ISO/IEC (PvP) Komponenten Performance
| Bezeichnung | Bestellcode VPE 24 | Bestellcode Einzelverpackung |
| preLink® SL RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) inkl. Kabelabschluss für Aderquerschnitte AWG 24-22 | CKPAS011 | CKPAS011EP |
| preLink® SL RJ45 Keystone geschirmt Kat. 6A (ISO/IEC) inkl. Kabelabschluss für Aderquerschnitte AWG 27-26 | CKPAS021 | CKPAS021EP |
