preLink® RJ45 Steckermodul Kat. 6A ISO/IEC, geschirmt

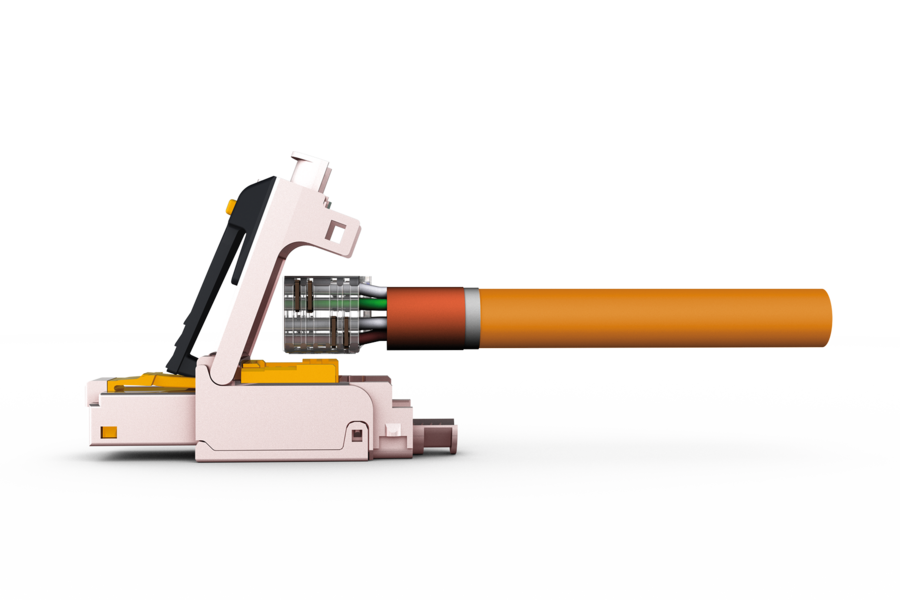

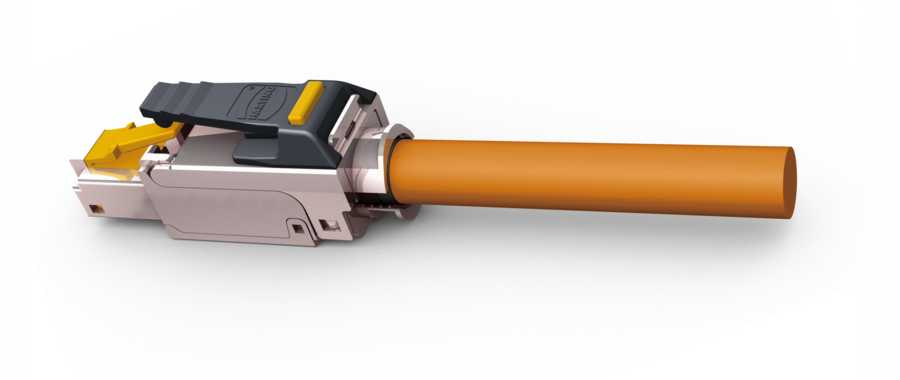

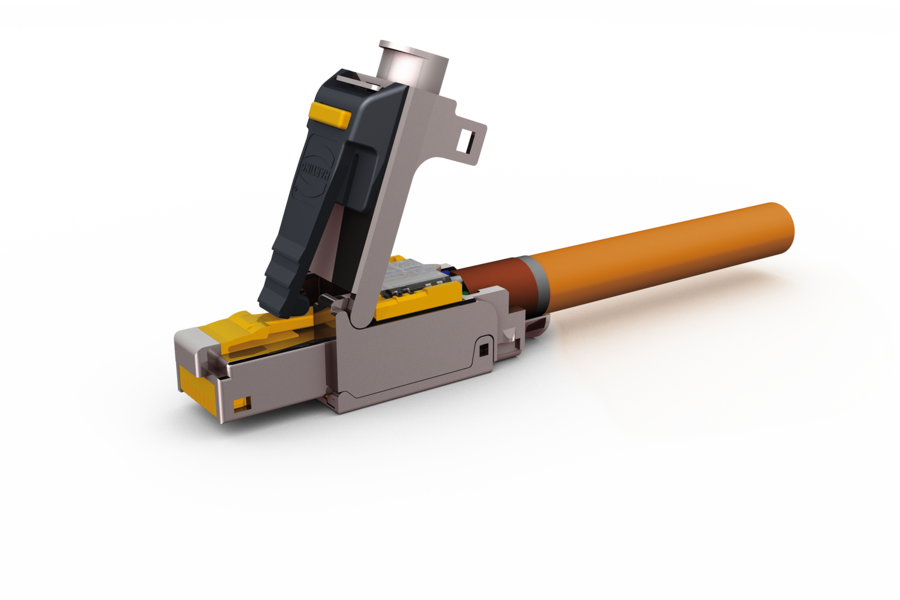

Mit dem preLink® RJ45 Steckermodul erhält der Anwender ein feldkonfektionierbares RJ45-Steckermodul höchster Güte und Flexibilität. Der zum Steckermodul gehörende preLink®-Kabelabschlussblock wird mittels der preLink®-Montagezange präzise konfektioniert, was eine qualitativ hochwertige und gleichbleibende Konfektionsqualität ermöglicht und damit eine sichere Übertragungsperformance gewährleistet. Die spezielle Kontaktgeometrie des RJ45-Steckers in Verbindung mit einer 50 μ inch Goldauflage stellt 4PPoE gemäß IEEE802.3bt unter allen Gegebenheiten sicher. Der Gehäusewerkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt folglich höchste Umwelt- und mechanische Anforderungen. Das Modul kann je nach Kabelabschlussblock für AWG 24-22 Verlegekabel oder AWG 27-26 Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51.
Mechanische Eigenschaften:
- Steckzyklen ≥ 750
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Goldauflage im Kontaktbereich 50 µ inch
- Kontaktierung: Je nach Kabelabschlussblock AWG 27-22
- Geeignet für Kabeldurchmesser 5-9 mm
- Beschaltung wahlweise nach T568A und T568B
Umweltanforderungen:
- Anschlussklasse IP20
- Temperaturbereich -40°C bis +70°C
Elektrische Eigenschaften:
- Kontaktwiderstand ≤ 20 mΩ
- Strombelastbarkeit bei 50 °C 1,25 A
- EMV: 360°-Schirmung
- Geeignet für 4PPoE gemäß IEEE 802.3bt
Übertragungstechnische Eigenschaften:
- Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Kat. 6A und Klasse EA ISO/IEC 11 801 AMD1/2, DIN EN 50173-1, Linklänge > 5m
| Bezeichnung | Bestellcode |
| Feldkonfektionierbares preLink® RJ45 Steckermodul geschirmt Kat. 6A (ISO/IEC) ohne Kabelabschlussblock | CKSAO100 |
| preLink®Kabelabschlussblock AWG 24-22 (VPE 24) | CKPK1001 |
| preLink®Kabelabschlussblock AWG 27-26 (VPE 24) | CKPK6001 |
