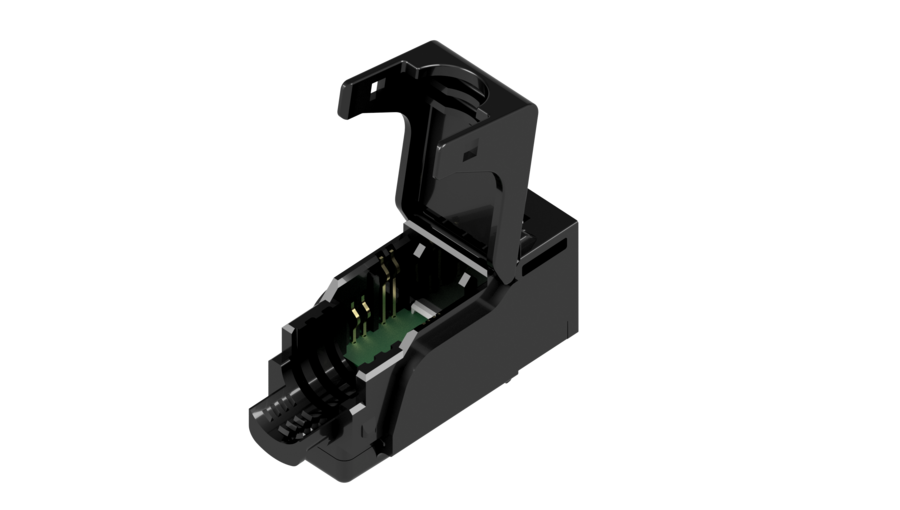

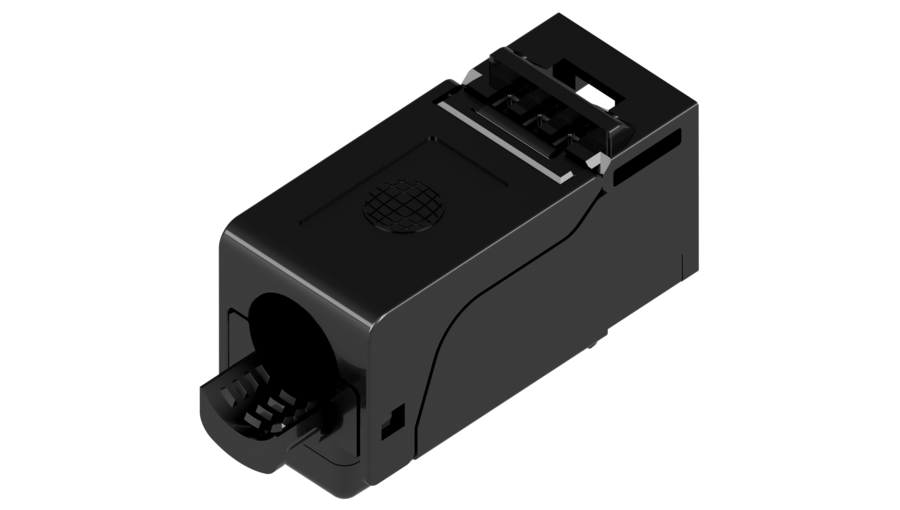

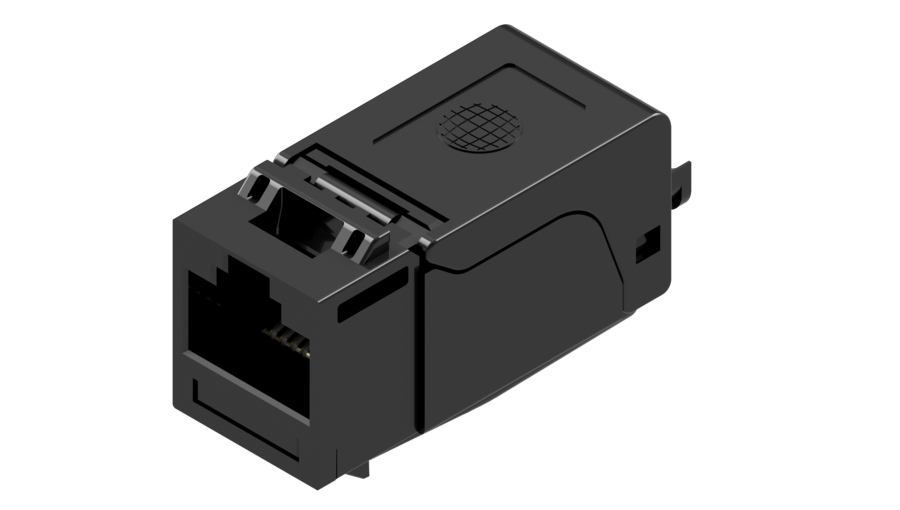

preLink® RJ45 Keystone-Modul Cat. 6 EIA/TIA, ungeschirmt

Mit dem preLink^® RJ45-Keystone-Modul ungeschirmt erhält der Anwender ein RJ45-Buchsenmodul höchster Güte und Flexibilität. Der zum Modul gehörende preLink^®-Kabelabschlussblock wird mittels der preLink^®-Montagezange präzise konfektioniert, was eine qualitativ hochwertige und gleichbleibende Konfektionsqualität ermöglicht und damit eine sichere Übertragungsperformance gewährleistet. Die spezielle Kontaktgeometrie der RJ45-Buchse in Verbindung mit einer 30 μ inch Goldauflage stellt 4PPoE gemäß IEEE 802.3bt sicher. Der Gehäusewerkstoff besteht aus Polycarbonat und erfüllt höchste Anforderungen. Die preLink^® Keystone-Module werden in einer umweltfreundlichen Kartonverpackung geliefert. Das Modul kann in den Versionen AWG 24-22 für Verlegekabel und AWG 27-26 für Flexkabel (Patchkabel) bestellt werden.
Steckverbindernorm IEC 60603-7-51.

Mechanische Eigenschaften:

Steckzyklen ≥ 750
Werkstoff Gehäuse Polycarbonat schwarz (optional auch andere Farben)
Goldauflage im Kontaktbereich 30 µ inch
Kontaktierung: Je nach Kabelabschlussblock AWG 27-22
Geeignet für Kabeldurchmesser 5-9 mm
Beschaltung wahlweise nach T568A und T568B

Umweltanforderungen:

Anschlussklasse IP20
Temperaturbereich -40°C bis +70°C

Elektrische Eigenschaften:

Kontaktwiderstand ≤ 20 mΩ
Strombelastbarkeit bei 50 °C 1,25 A
Geeignet für 4PPoE gemäß IEEE 802.3bt

Übertragungstechnische Eigenschaften:

Bestens geeignet für die Übertragung von 10 Gbit Ethernet (10GBASE-T) nach IEEE 802.3an und für Anwendungen bis 500 MHz nach Cat. 6 EIA/TIA 568B.2-10

Bezeichnung

Bestellcode

VPE 24

Bestellcode

Einzelverpackung

preLink^® RJ45 Keystone ungeschirmt Kat. 6 (EIA/TIA) inkl. Kabelabschluss AWG 24-22

CKVPUS010

CKVPUS010EP

preLink^® RJ45 Keystone ungeschirmt Kat. 6 (EIA/TIA) inkl. Kabelabschluss AWG 27-26

CKVPUS020

CKVPUS020EP
