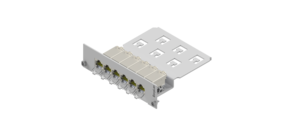

preLink® RZ-Einschubmodul 7TE/3HE mit 6 RZ-RJ45 Modulen Kat. 6A ISO/IEC
Zum Einschub in Baugruppenträger 19“/3HE für 12 Einschübe oder für Side-Modulträger 14TE/3HE für 2 Modulträger.
Das RZ-Einschubmodul ist mit 6 preLink® RZ-RJ45 Modulen vormontiert und wird mit 6 Kabelabschlussblöcken für AWG 24-22 oder AWG 27-26 Kabel geliefert. Die Kabelabschlussblöcke werden bauseits auf die Kabel konfektioniert und können dann einfach und schnell in die RZ-RJ45 Module eingesetzt werden. Hierzu können auch die speziell mit Kabelabschlussblöcken vorkonfektionierten Kabel (Trunkkabel, Einzel- oder Mehrfachkabel) eingesetzt werden. Die RZ-RJ45-Module aus Zinkdruckguss ermöglichen durch ihre schmale Bauform besonders hohe Packungsdichten in den RZ-Panels.
Zum Aufbau von Übertragungskanälen der Klasse EA nach ISO/IEC 11801, EN 50173-1. Geeignet für 10 Gigabit-Ethernet 10GBASE-T-Anwendungen nach IEEE 802.3™ Abschnitt 4 bis zu 500 MHz.
Geeignet für Remote Powering, Power over Ethernet (PoE) gemäß IEEE 802.3bt 4PPoE.
Normen:
- Steckverbinder RJ45 geschirmt nach ISO/IEC 60603-7-51; (IEC 60603-7-5:2011) und Kat. 6A nach ISO/IEC 11801 und EN 50173-1
Eigenschaften:
- Einbaumaß 7TE für 19“ Baugruppenträger oder Side-Modulträger
- Rückseite Kabelabfangung, separate Befestigung je Kabel über Kabelbinder
- Potentialausgleich mittels Flachstecker (Erdungskabel nicht im Lieferumfang enthalten)
- Werkstoff Gehäuse: Stahlblech gepulvert, Grau RAL7035
- Werkstoffe gemäß RoHS 2002/95/EG
- Temperaturbereich: -40°C bis +70°C
Eigenschaften Modul:
- Steckzyklen (RJ45 Seite) ≥ 750
- Steckzyklen (Rückseite) ≥ 100
- Werkstoff Gehäuse Zinkdruckguss vernickelt
- Goldauflage im Kontaktbereich 50 µ inch
- Kontaktwiderstand ≤ 20 mΩ
- Isolationswiderstand ≤ 500 mΩ
- Strombelastbarkeit bei 50 °C 1,25 A
- Kabelabschlussblöcke wahlweise für AWG 24-22 oder AWG 27-26
- Kabeldurchmesser 5 - 9,5 mm
- Anschlussklasse IP20
| Bezeichnung | Bestellcode Einzelverpackung |
| preLink® RZ-Einschubmodul 3HE 7TE Kat. 6A (ISO/IEC) inkl. Kabelabschluss für Aderquerschnitte AWG 24-22 Grau RAL 7035 | CVEASP211E |
| preLink® RZ-Einschubmodul 3HE 7TE Kat. 6A (ISO/IEC) inkl. Kabelabschluss für Aderquerschnitte AWG 27-26 Grau RAL7 035 | CVEASP261E |
| Selbstklebender Beschriftungsstreifen, Länge 95mm, VPE 5 Stk. | AVZBTK095 |
RZ-Einschubmodul Datenblatt Download RZ-Einschubmodul Datenblatt
Übersicht Baugruppenträgersystem Download Übersicht Baugruppenträgersystem
