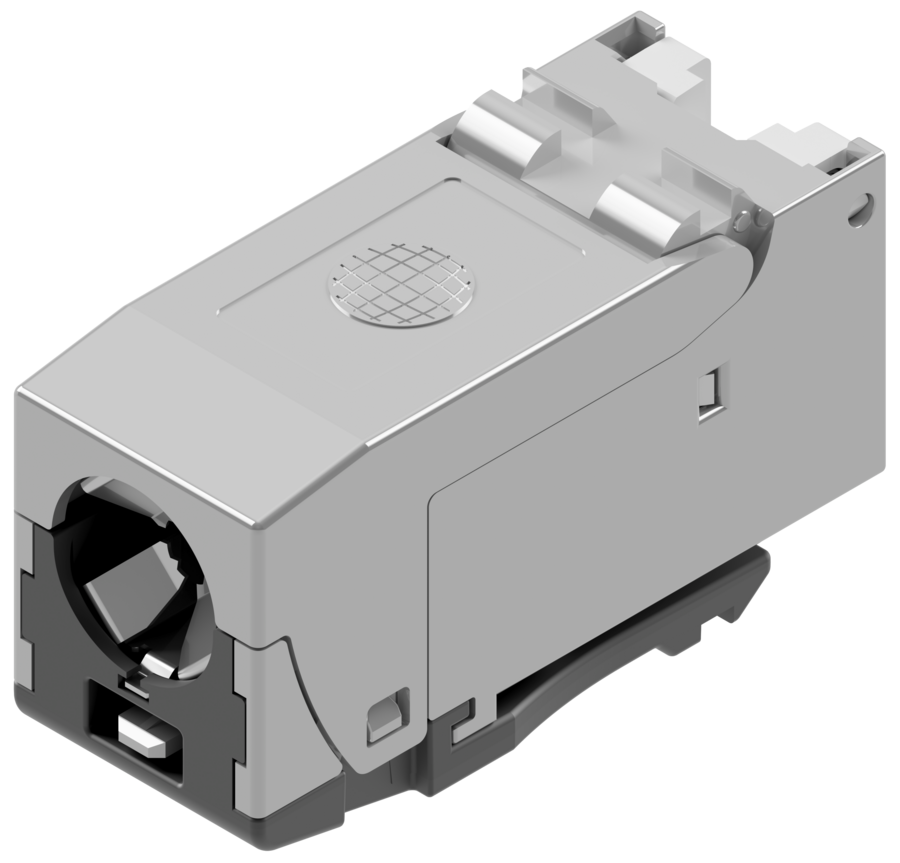

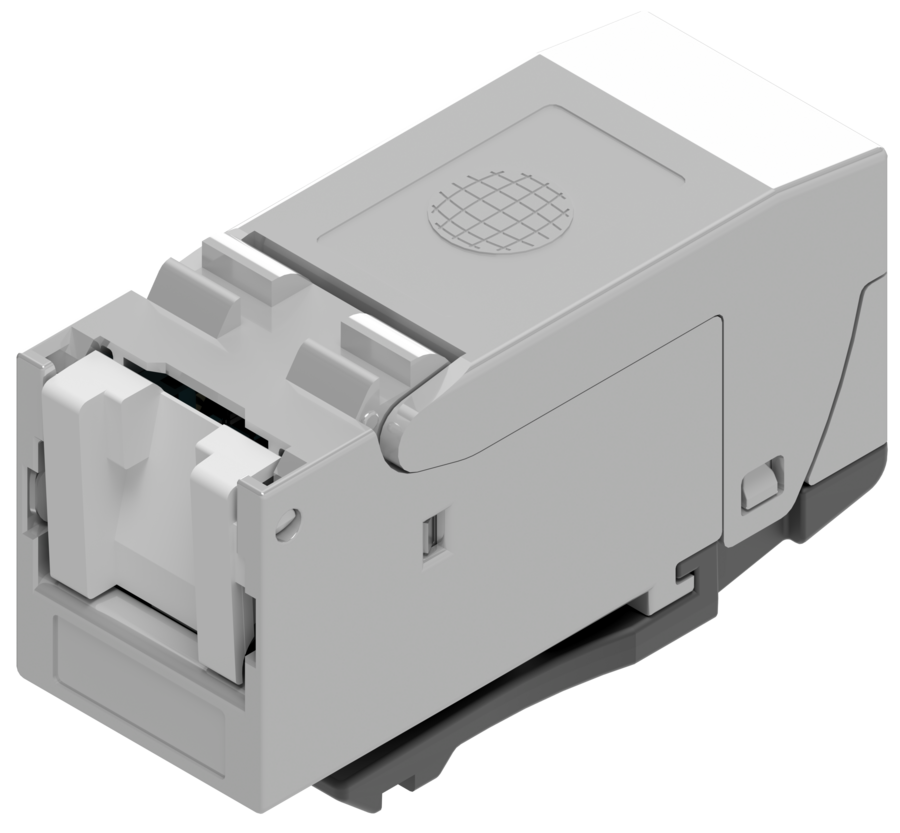

fixLink® Pro+ RJ45 Keystone-Modul Kat. 8.1, geschirmt

Das fixLink^® Pro + RJ45 Modul ermöglicht die Übertragung von 10GBE, 25GBE und 40GBE.
25 GBE über 50m und 40 GBE über 30m werden erreicht, wenn im Link durchgehend die Systemkomponenten der Cat. 8 eingesetzt werden.
Mit dem fixLink® Pro + Modul erhält der Anwender ein montagefreundliches RJ45-Buchsenmodul höchster Güte.

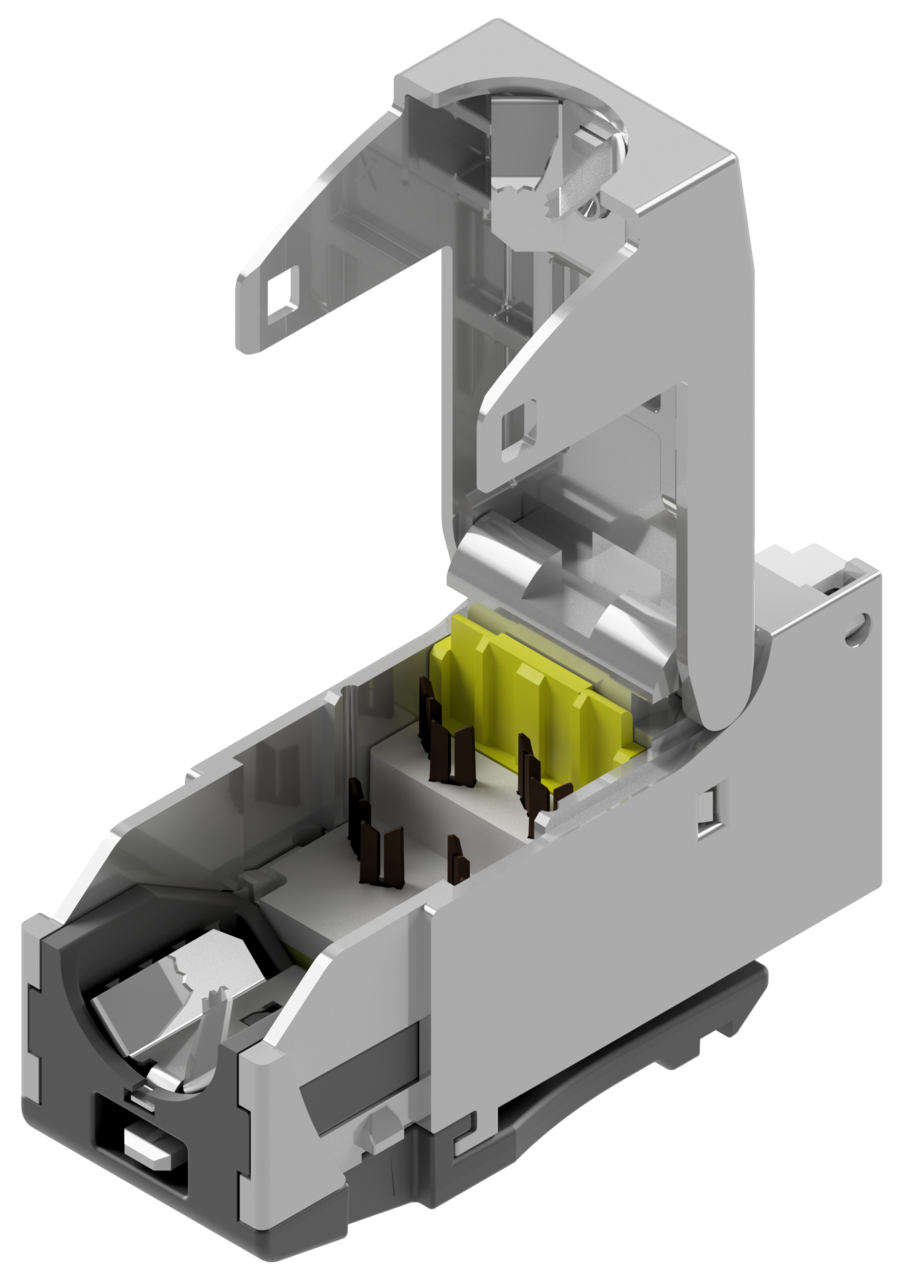

Das Modul kann mittels Seitenschneider in unter einer Minute konfektioniert werden. Durch die frei zugängliche Kontaktzone ist eine perfekte Konfektionsqualität und dadurch gesicherte Übertragungsperformance gewährleistet. Die 360°-Schirmabnahme wird beim Schließen des Moduls automatisch sichergestellt. Die spezielle Kontaktgeometrie in Verbindung mit einer 50 µ inch Goldauflage stellt 4PPoE gemäß IEEE 802.3bt unter allen Gegebenheiten sicher. Der Gehäusewerkstoff besteht aus vernickeltem Zinkdruckguss und erfüllt höchste Umwelt- und mechanische Anforderungen. In Verbindung mit der designfähigen Modulaufnahme ist eine Kombination mit allen gängigen Schalterprogrammen möglich. Zertifizierungen von unabhängigen Prüflaboren runden den höchsten Qualitätsanspruch des fixLink® Pro + Keystone-Moduls ab. Es wird in einer umweltfreundlichen Kartonverpackung geliefert.

Steckverbindernorm IEC 60603-7-51
Geeignet für Datenkabel AWG 26 – AWG 22

Mechanische Eigenschaften:

• Steckzyklen ≥ 750
• Werkstoff Gehäuse Zinkdruckguss vernickelt
• Goldauflage im Kontaktbereich 50 µ inch
• Geeignet für Kabeldurchmesser 5-9 mm
• Werkzeugfreie Beschaltung wahlweise nach T568A und T568B

Umweltanforderungen:

• Anschlussklasse IP20
• Temperaturbereich -40°C bis +70°C

Elektrische Eigenschaften:

• Kontaktwiderstand ≤ 20 mΩ
• Isolationswiderstand zwischen den Kontakten ≥ 500 MΩ
• Spannungsfestigkeit Kontakt – Kontakt 1000 V DC/AC peak
• Spannungsfestigkeit Kontakt – Schirm 1500 V DC/AC peak
• Strombelastbarkeit bei 50 °C 1,25 A
• Geeignet für 4PPoE gemäß IEEE 802.3bt

Übertragungstechnische Eigenschaften:

Mit den entsprechenden Systemkomponenten bestens geeignet für die Übertragung von

• 25 GBE bis 50m: ISO/IEC 11801-1 Ed. 1.0 (2017-11), Klasse I bis 2 GHz
• 40 GBE bis 30m: ISO/IEC TR 11801-9909 Ed. 1.0 (2020-06) Klasse I bis 2 GHz
• Zertifiziert von GHMT
