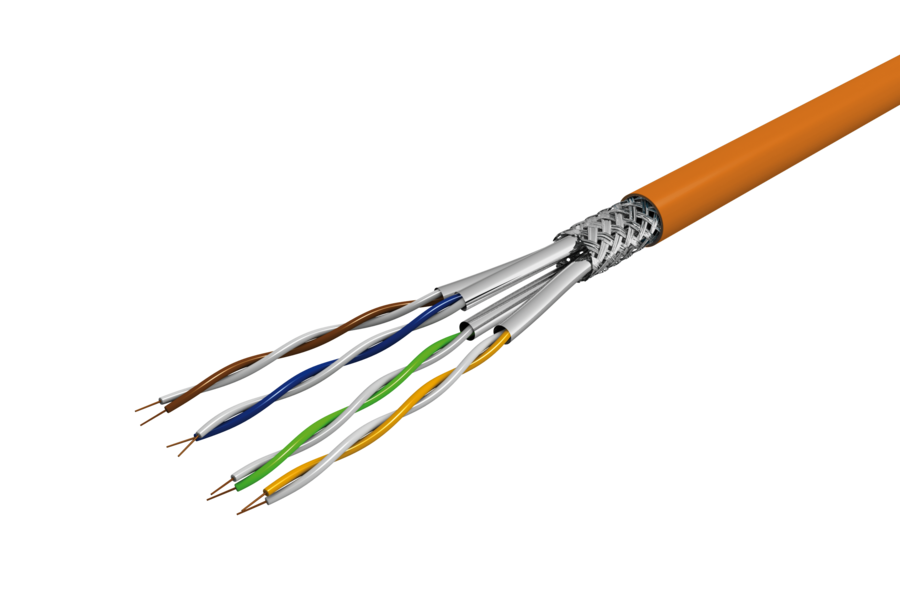

Datenkabel EasyLan® Bronze S/FTP AWG23/1 1000 MHz Kat. 7
Datenkabel zur Übertragung analoger und digitaler Signale bei Verkabelung im Primär-, Sekundär- und Tertiärbereich, in der strukturierten Gebäudeverkabelung und im Rechenzentrum nach ISO/IEC 24764 und EN 50173-5. Geeignet für Anwendungen bis Klasse FA, und Übertragungen von 10GBase-T bis 100m (Channel).
CPR Brandklasse:
- acc. to EN 50399 / EN 60332-1-2 / EN 61034-2 / EN50267-2-3
- Dca s2 d2 a1
- Cca s1a d1 a1
- B2ca s1a d1 a1
Übertragungstechnische Eigenschaften:
- 10 GBase-T bis 100m

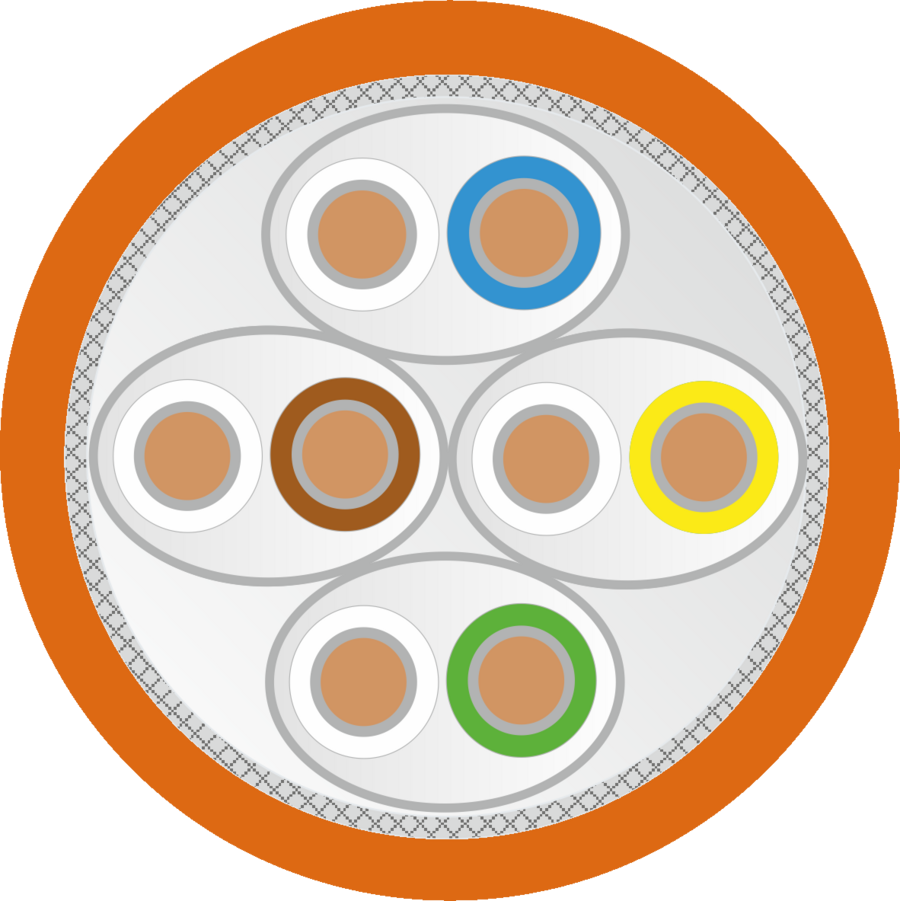

Kabelaufbau:
- Leiter AWG23/1, blank
- Isolation SFS-PE geschäumt
- Außenmantel halogenfreie Mischung FRNC, Farbe Orange RAL 2003

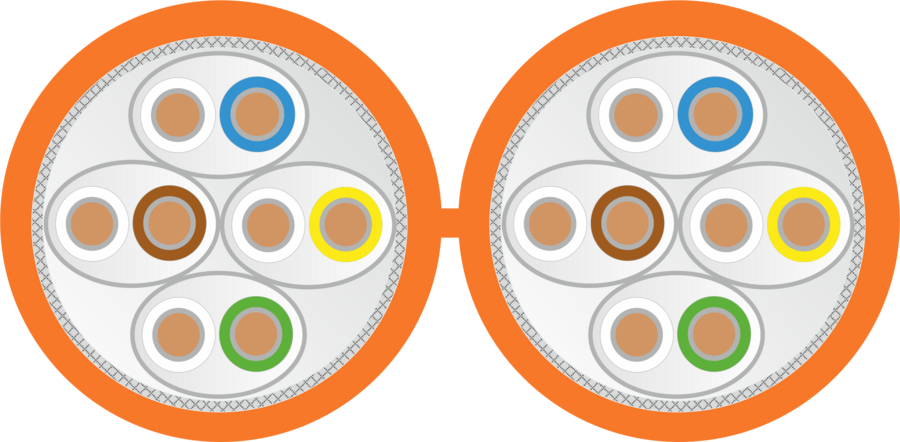

- Außendurchmesser: 7,0 mm +/- 0,2 mm (Simplex, Dca); 14,1 x 7,0 mm +/- 0,2 mm (Duplex, Dca); 7,3 mm +/- 0,2 mm (Simplex, Cca); 14,6 x 7,3 mm +/- 0,2 mm (Duplex, Cca); 7,3 mm +/- 0,2 mm (Simplex, B2ca); 14,6 x 7,3 mm +/- 0,2 mm (Duplex, B2ca)
- Aderfarbcode IEC 708-1
- Paarschirmung (PiMF) Alu-Verbundfolie
- Gesamtschirm Kupfergeflecht, Mehrfachdraht 0,10 vz
Mechanische Eigenschaften:
- Temperaturbereich in Betrieb -20°C bis +60°C
- Temperaturbereich bei Verlegung 0°C bis +50°C
- Zul. Biegeradius nach Installation 4x Außendurchmesser
- Zul. Biegeradius bei Installation 8x Außendurchmesser
- max. Zugkraft 100 N
Anwendungsgebiete:
- IEEE 802.3: Ethernet 10Base-T; Fast Ethernet 100Base-T; Gigabit Ethernet 1000Base-T; 10GBase-T;
- IEEE 802.5: ISDN; FDDI; ATM Cable sharing; Multimedia CATV
- IEEE 802.3at: PoE / PoE+ geeignet
- IEEE 802.3bt: 4PPoE
Normen:
- EN 50288-4-1; EN 50288-9-1; EN 50173; EN 50174-2
- ISO/IEC 11801 2. Ausgabe; IEC 61156-5
- ISO/IEC 24764 und EN 50173-5
Chemische Eigenschaften:
- RoHS 2011/65/EU; IEC 60811-2-1 (IRM 902, 4h bei 70°C)
- Flammwidrigkeit nach IEC 60332-1
- Halogenfreiheit IEC 60754
- Rauchdichte IEC 61034
- Säurebildung IEC 60754
Elektrische Eigenschaften:
- Schleifenwiderstand max. 150 Ohm / km
- Isolationswiderstand min. 5 GOhm x km
- Prüfspannung 750 V / AC
- NVP ca. 77%
- Signallaufzeit max. 425 ns/100m
- Laufzeitunterschied < 12 ns/100m
Bedruckungstext:
EasyLan® Bronze – S/FTP – AWG 23/1 – Kat. 7A – 1000 MHz – >> fire class<< – FRNC – LSZH – RoHS –www.easylan.de >> [SMM] m [Batch Number] <<
| Bezeichnung | Bestellcode |
| Datenkabel EasyLan Bronze S/FTP (4x2xAWG23/1) 1000 MHz Kat. 7A, Dca | CESB1310K |
| Datenkabel EasyLan Bronze S/FTP 2x (4x2xAWG23/1) 1000 MHz Kat. 7A, Dca | CESB1310KD |
| Datenkabel EasyLan Bronze S/FTP (4x2xAWG23/1) 1000 MHz Kat. 7A Cca | CESB1314K |
| Datenkabel EasyLan Bronze S/FTP 2x (4x2xAWG23/1) 1000 MHz Kat. 7A, Cca | CESB1314KD |
| Datenkabel EasyLan Bronze S/FTP (4x2xAWG23/1) 1000 MHz Kat. 7A B2ca | CESB1313K |
| Datenkabel EasyLan Bronze S/FTP 2x (4x2xAWG23/1) 1000 MHz Kat. 7A, B2ca | CESB1313KD |
