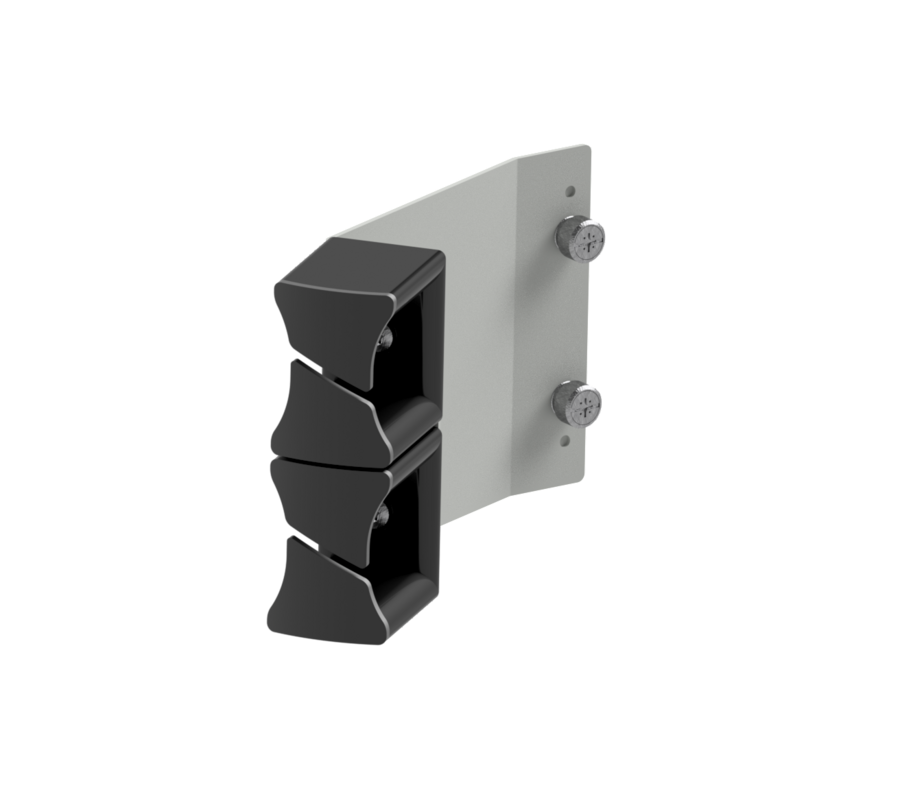

Équerre de guidage de câbles MONA® SL V1, V2, V3
Pour assurer un guidage adapté des câbles à la sortie du châssis MONA® SL, différents angles de guidage de câbles peuvent être utilisés. Chaque angle de guidage comprend un étrier 2K par unité de hauteur. Grâce au respect automatique des rayons de courbure, l’étrier 2K est particulièrement adapté aux applications fibre optique et à ce système.
Caractéristiques:
- Montage latéral sur le châssis MONA® SL à l’aide d’une vis à fermeture rapide
- Disponible en 3 versions selon le domaine d’application
- Étrier 2K avec respect automatique des rayons de courbure
Applications recommandées:
- V1 Guidage de câbles pour une utilisation dans les MFG ou NVt, longueur de l’étrier : 75 mm
- V2 Guidage de câbles pour une utilisation dans les ODF 900 mm, longueur de l’étrier : 40 mm
- V3 Guidage de câbles pour une utilisation dans les ODF 1200 mm, longueur de l’étrier : 40 mm
| Désignation | Code de commande |

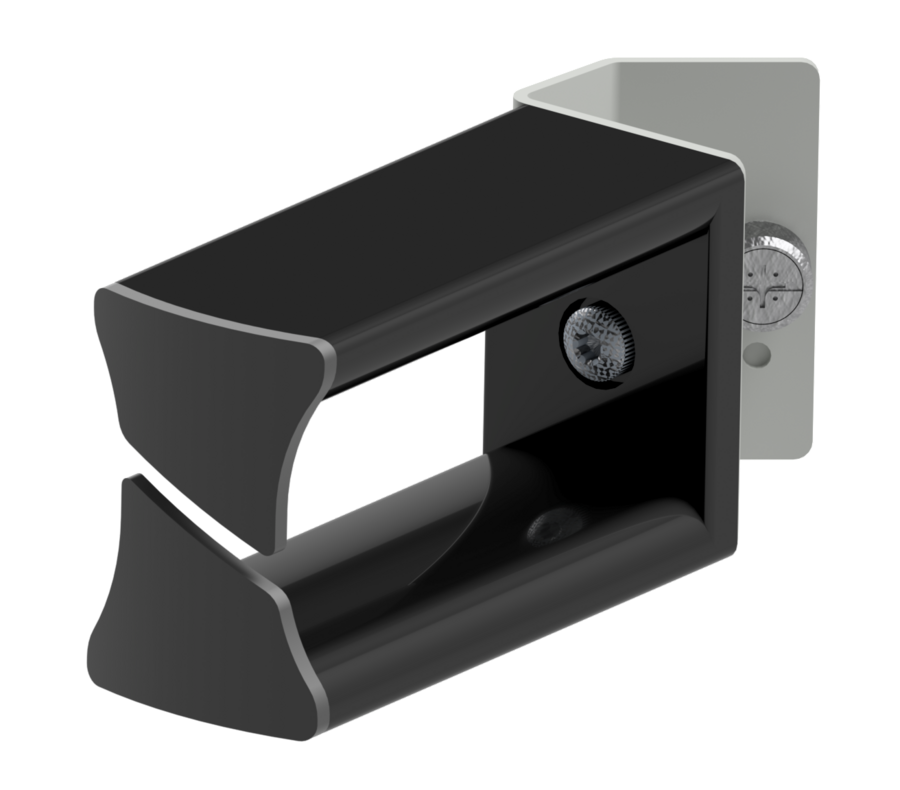

| MONA® SL Châssis angle de guidage de câbles V1 1 U | MKFV11 |

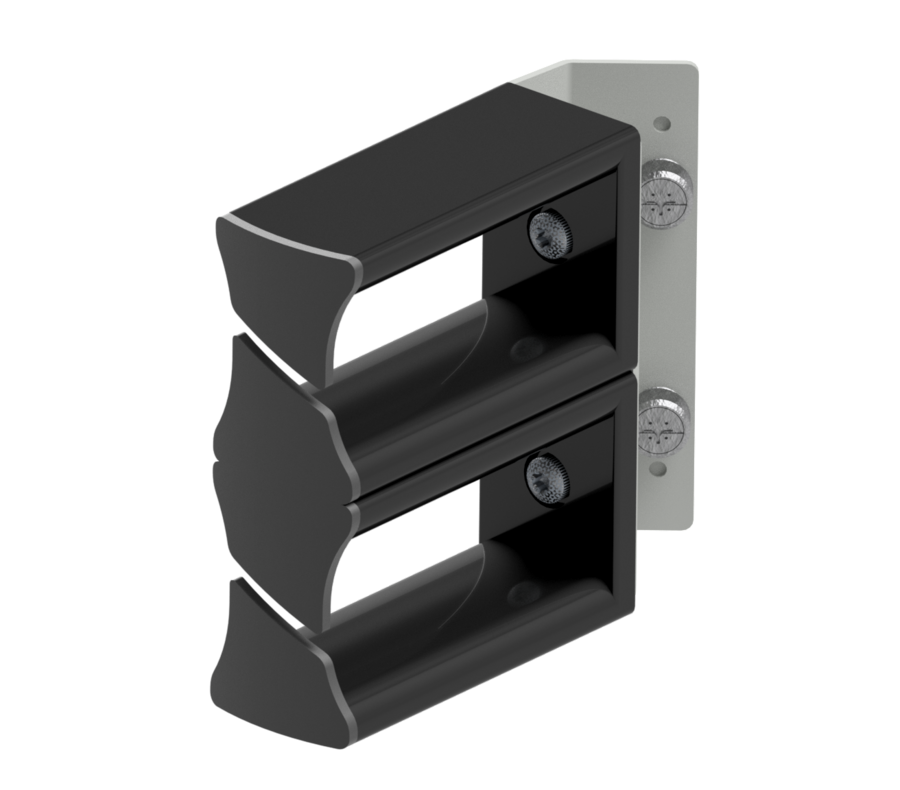

| MONA® SL Châssis angle de guidage de câbles V1 2 U | MKFV12 |

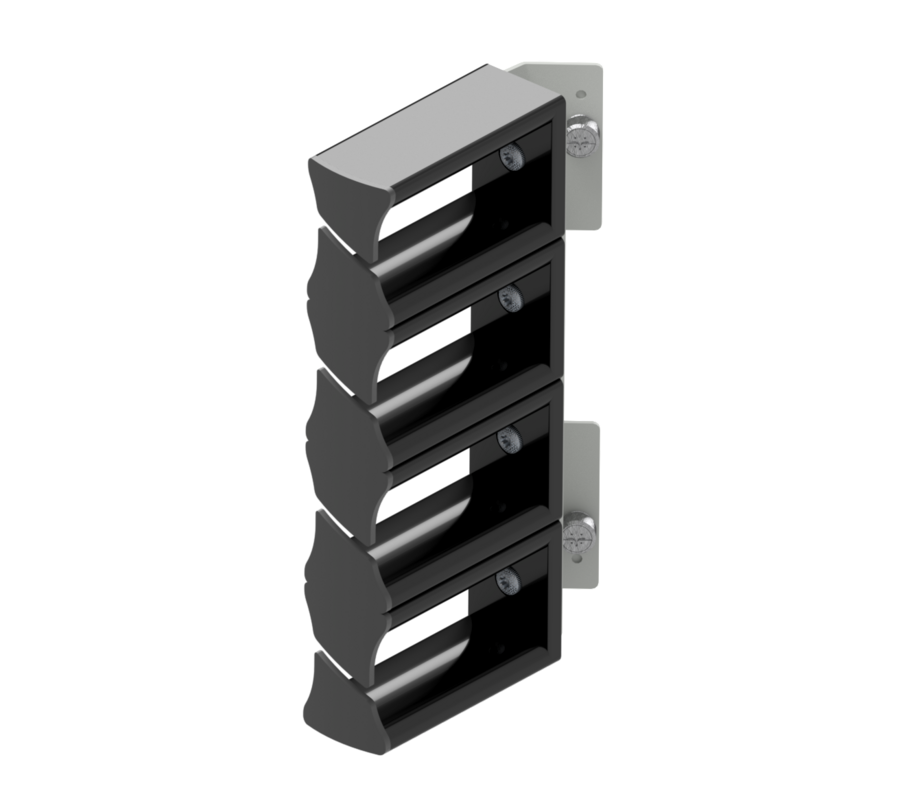

| MONA® SL Châssis angle de guidage de câbles V1 4 U | MKFV14 |

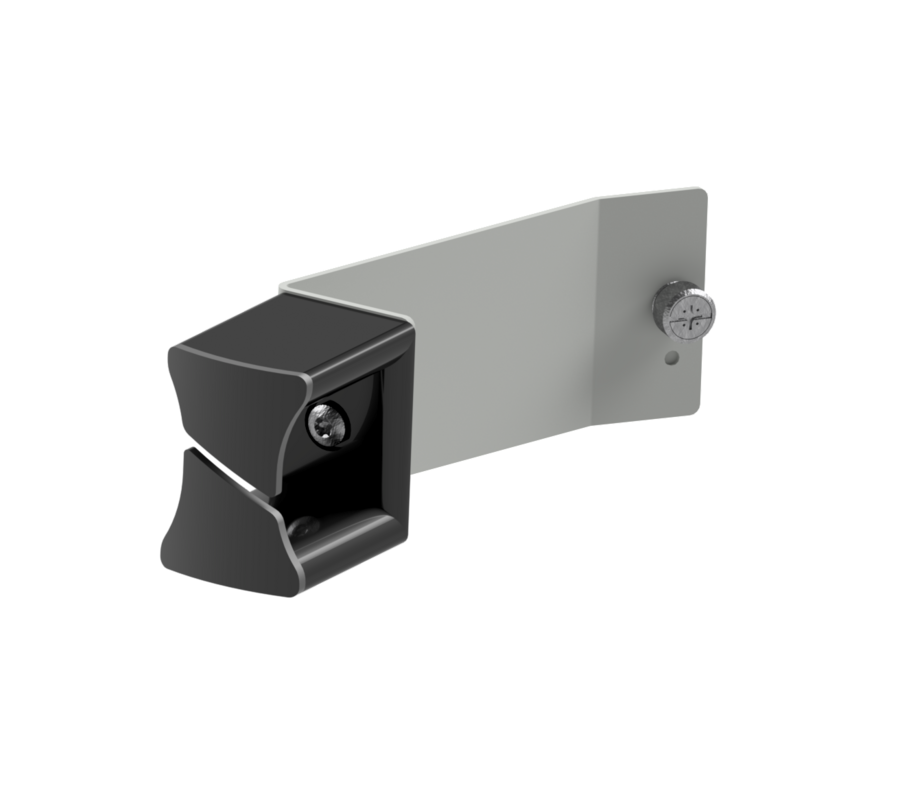

| MONA® SL Châssis angle de guidage de câbles V2 1 U | MKFV21 |
| MONA® SL Châssis angle de guidage de câbles V2 2 U | MKFV22 |

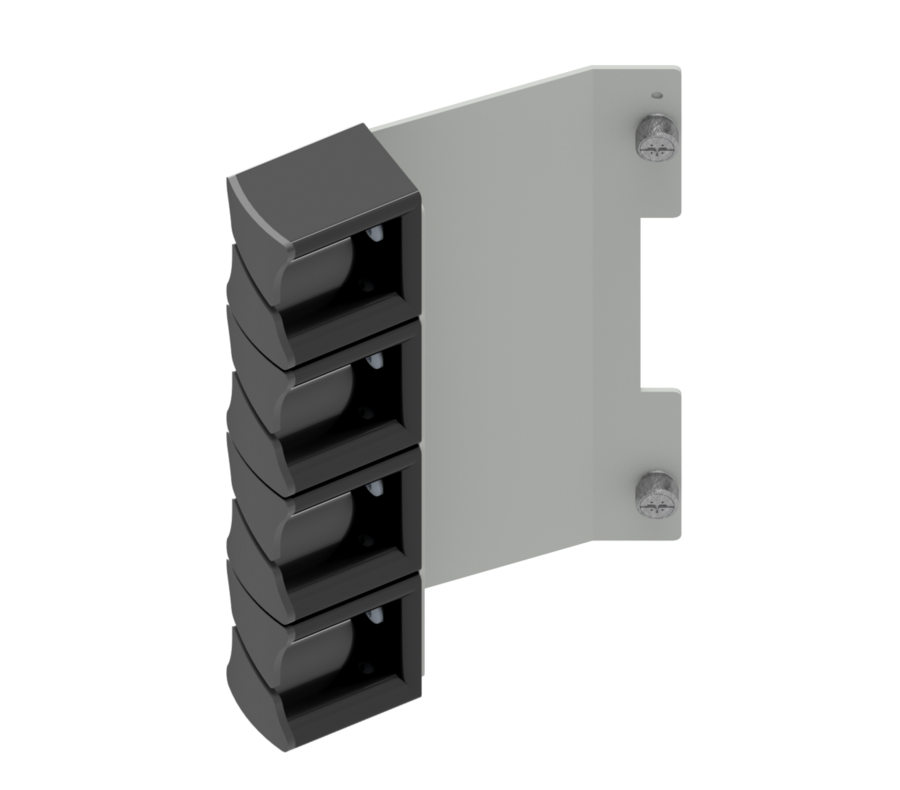

| MONA® SL Châssis angle de guidage de câbles V2 4 U | MKFV24 |

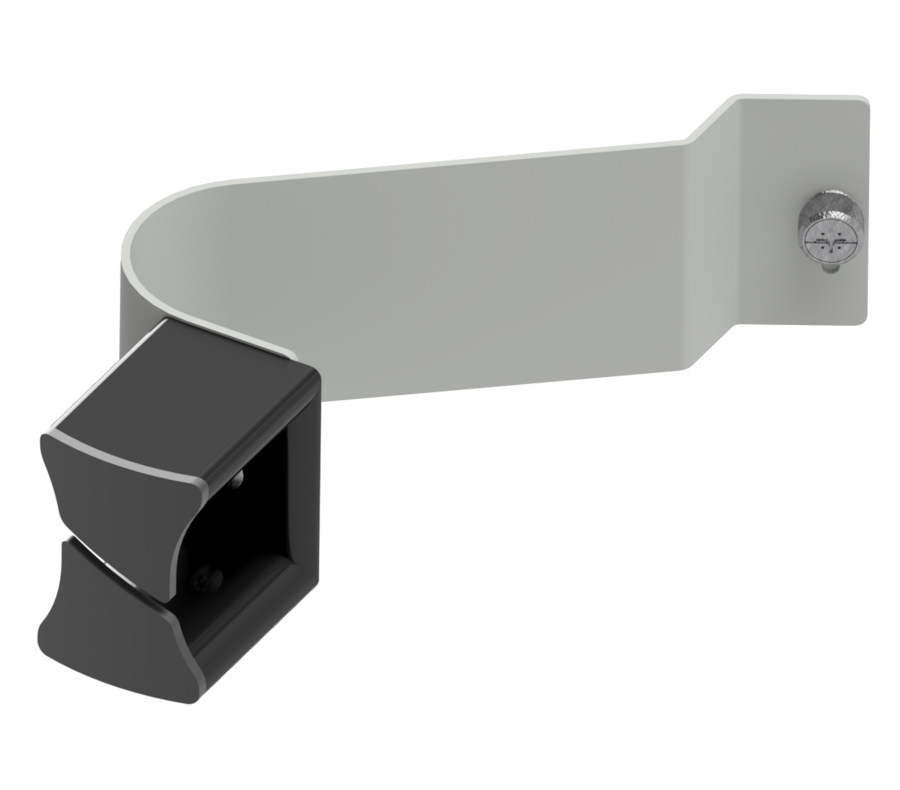

| MONA® SL Châssis angle de guidage de câbles V3 1 U | MKFV31 |

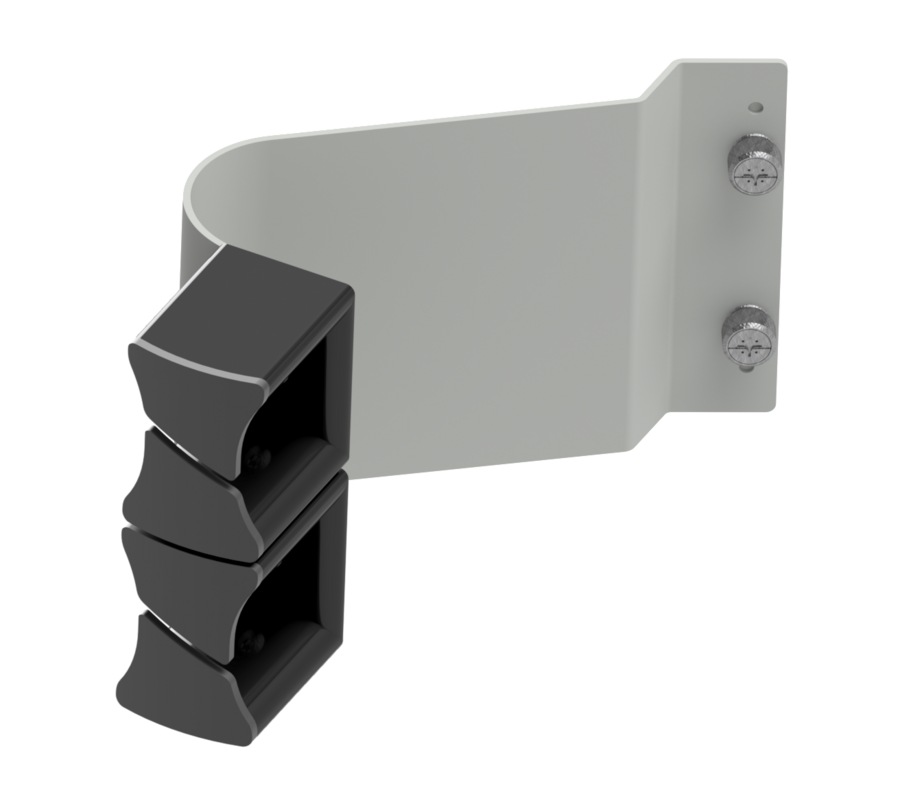

| MONA® SL Châssis angle de guidage de câbles V3 2 U | MKFV32 |

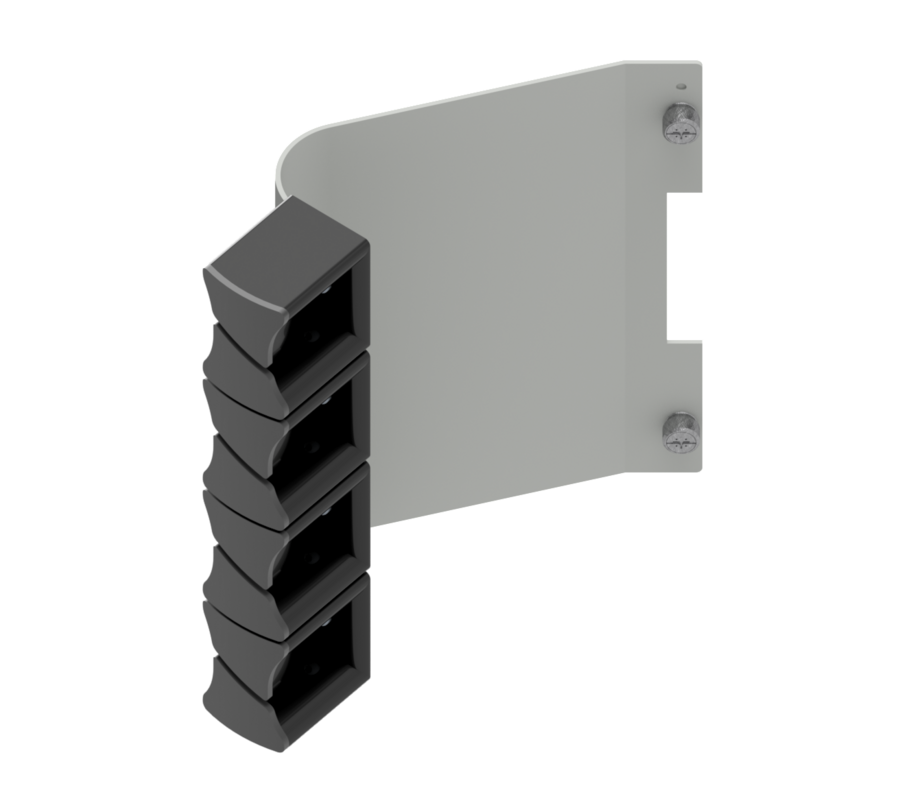

| MONA® SL Châssis angle de guidage de câbles V3 4 U | MKFV34 |
