UNI 8 MONA® SL NVt patchable

Patchbarer Glasfasernetzverteiler für passive optische Netze - UNI8

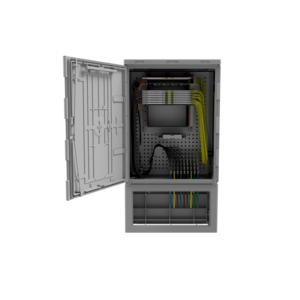

Der UNI 8 MONA^® SL NVt patchable ist ein robuster Glasfasernetzverteiler für passive optische Netze und entspricht den Anforderungen des geförderten Breitbandausbaus. Das System ist für bis zu 720 LC/APC Ports und bis zu 60 Mikrorohre Ø 7–12 mm ausgelegt. Mit Schutzart IP54, Stoßfestigkeit IK10 sowie Gehäusematerial PC GF5% in RAL7038 eignet sich der UNI8 für anspruchsvolle Outdoor-Anwendungen im Glasfaserausbau. Der UNI 8 MONA^® SL NVt patchable besitzt ein 1-türiges Gehäuse mit Schwenkhebel-Einfachschließanlage und Dreipunkt-Verriegelung. Das Gehäuse ist mit einem Türfeststeller ausgestattet und wird im Fact Sheet mit den Maßen 700 x 897 x 206 mm dargestellt. Zusätzlich ist ein passender Sockel lieferbar. Das System ist nach DIN 47609 geprüft, erfüllt IP54 nach DIN EN 60529 / VDE 0470 und ist mit IK10 nach den im Fact Sheet genannten Normen ausgewiesen.

Eigenschaften:

• Ausführung UNI8
• Einsatzbereich Glasfasernetzverteiler für passive optische Netze
• Förderkonformität entsprechend den Vorgaben des geförderten Breitbandausbaus
• Max. 720 LC/APC Ports
• Anzahl Mikrorohre 60 x Ø 7–12 mm
• Schutzart IP54
• Stoßfestigkeit IK10
• Material PC GF5%
• Farbe RAL7038
• Schließsystem Schenkhebel-Einfachschließanlage mit Dreipunkt-Verriegelung
• 1-türiges Gehäuse
• Türfeststeller

Beispiel-Konfiguration:

Das Fact Sheet zeigt eine Beispiel-Konfiguration mit Spleiß-, Splitter-, Patch- und Zuführungsbereich.

• Spleißtrays mit LC/APC, E2000^®/APC oder SC/APC; ausgelegt für max. 720 LC/APC Ports
• Aufnahme von 4x 3" MONA^® PLC Splittermodulen
• Seitliches Patchkabelmanagement unter Einhaltung der Biegeradien
• Zuführung für Universalkabel und Speed Pipes über Sandwichbodenplatte

Fact Sheet NVt UNI8 patchable Download Fact Sheet NVt UNI8 patchable
