H.D.S. / preLink® Trunksystem

Das H.D.S./preLink^®-Trunksystem ist für Kupferverbindungen in Rechenzentren konzipiert. Es eignet sich hervorragend für Schrank zu Schrank Verbindungen oder zum Anbinden von Consolidation Points. Die vorkonfektionierte Lösung mit 6 RJ45-Verbindungen im einem Geflechtsschlauch ist für 10-Gigabit-Ethernet Übertragungen ausgelegt und entspricht der Klasse EA nach ISO/IEC 11801 bzw. EN 50173-1.

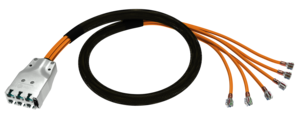

Die Kabel werden beidseitig vorkonfektioniert mit 6-Port-H.D.S. Modulen und preLink^®-Abschlussblöcken ausgeliefert, die Peitschenlänge auf der preLink^®-Modulseite ist frei wählbar. Die H.D.S.-preLink^®-Trunkkabel werden in beliebigen Längen bis 45 Meter gebündelt (Einzelkabel bis 90m) zusammen mit Prüfprotokollen ausgeliefert.
Nach der Kabelverlegung wird das H.D.S.-6-Port Modul lediglich in einen H.D.S.-Einbaurahmen im Verteilerschrank oder Bodentank montiert. Die preLink^®-Abschlussblöcke werden in die preLink^®-Gehäuse nach Wahl (preLink^®-Module) eingelegt.
Es ist möglich, bis zu 168 RJ45 Ports (H.D.S.-Seite) auf drei Höheneinheiten, bzw. bis zu 18 Ports (H.D.S.-Seite) im Unterflureinbau anzubinden.
Im Wartungsfall hat man die Möglichkeit, das Modulgehäuse zu öffnen und die einzelnen Keystone-Buchsen bei Bedarf auszutauschen, ohne dass dafür ein Kabel abgeschnitten und neu konfektioniert werden muss.

Normen:

• 10BaseT; 100BaseT; 1000BaseT; 10GBaseT; ISDN; ATM; Telefon; IEC 60603-7-51

Eigenschaften Kabel:

• Bezeichnung: 6 x Flexkabel AWG 4x2xAWG26/7 + 1xAWG28/7
• Elektronische Daten: Kat. 7 / Kat. 6_A
• Mantel: FRNC; Farbe grau
• Brandtest: IEC 60332-1
• Biegeradius: bei Installation ≥40mm, nach Verlegung ≥20mm
• Max. Einzugskraft: 120N

Eigenschaften Modul:

• Material: Zinkdruckguss vernickelt
• Buchsen: 6 x preLink^® Module

Elektrische Eigenschaften:

• Maximale Linklänge: 45m (90m)
• Übertragung Klasse E_A, PoE+ tauglich
• Stromlast bei 50°C 1,25A

Umwelt:

• Anschlussklasse IP20
• Temperatur -20°C bis + 60°C
