H.D.S. / fixLink® Trunksystem

Das H.D.S./fixLink^®-Trunksystem ist für Kupferverbindungen in Rechenzentren konzipiert. Es eignet sich hervorragend für Schrank zu Schrank Verbindungen oder zum Anbinden von Consolidation-Points. Die vorkonfektionierte Lösung mit 6 RJ45-Verbindungen im einem Geflechtsschlauch ist für 10-Gigabit-Ethernet Übertragungen ausgelegt und entspricht der Klasse EA nach ISO/IEC 11801 bzw. EN 50173-1.

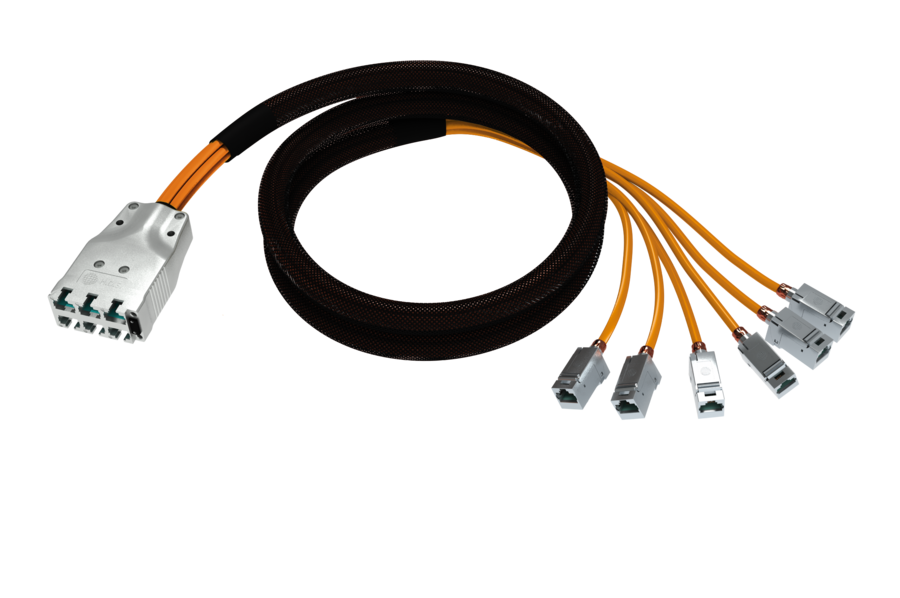

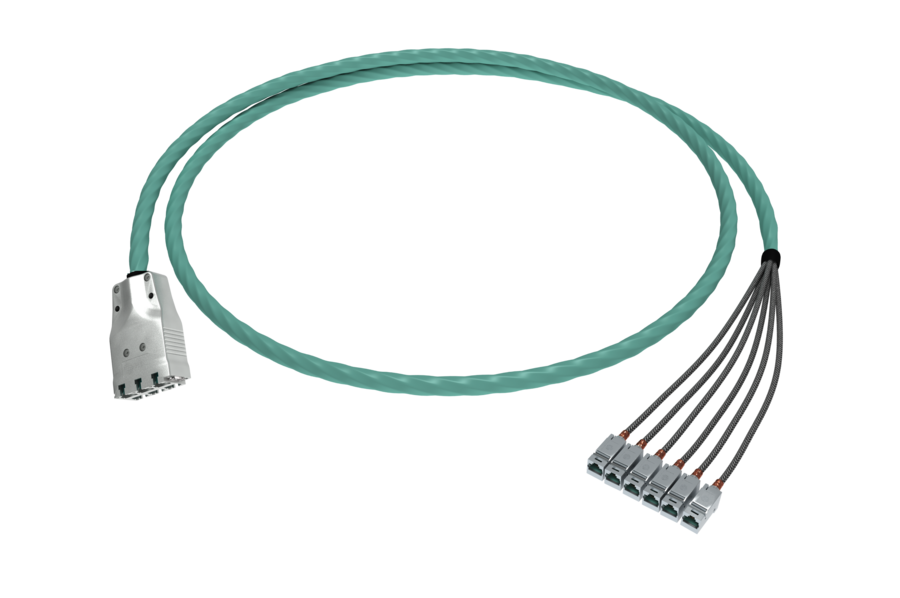

Die Kabel werden beidseitig vorkonfektioniert mit 6-Port-H.D.S.-Modulen und fixLink^®-Abschlussblöcken ausgeliefert, die Peitschenlänge auf der fixLink^®-Modulseite ist frei wählbar. Die H.D.S.-fixLink^®-Trunkkabel werden in beliebigen Längen bis 45 Meter gebündelt (Einzelkabel bis 90m) zusammen mit Prüfprotokollen ausgeliefert.
Nach der Kabelverlegung wird das H.D.S.-6-Port-Modul lediglich in einen H.D.S.-Einbaurahmen im Verteilerschrank oder Bodentank montiert.
Es ist möglich, bis zu 168 RJ45 Ports (H.D.S.-Seite) auf drei Höheneinheiten, bzw. bis zu 18 Ports (H.D.S.-Seite) im Unterflureinbau anzubinden.
Im Wartungsfall hat man die Möglichkeit, das Modulgehäuse zu öffnen und die einzelnen Keystone Buchsen bei Bedarf auszutauschen, ohne dass dafür ein Kabel abgeschnitten und neu konfektioniert werden muss.

Normen:

• 10BaseT; 100BaseT; 1000BaseT; 10GBaseT; ISDN; ATM; Telefon; IEC 60603-7-51

Eigenschaften Kabel:

• Bezeichnung: 6 x Flexkabel AWG 4x2xAWG26/7 + 1xAWG28/7
• Elektronische Daten: Kat. 7 / Kat. 6_A
• Mantel: FRNC; Farbe grau
• Brandtest: IEC 60332-1
• Biegeradius: bei Installation ≥40mm, nach Verlegung ≥20mm
• Max. Einzugskraft: 120N

Eigenschaften Modul:

• Material: Zinkdruckguss vernickelt
• Buchsen: 6 x fixLink^® Module

Elektrische Eigenschaften:

• Maximale Linklänge: 45m (90m)
• Übertragung Klasse E_A, PoE+ tauglich
• Stromlast bei 50°C 1,25A

Umwelt:

• Anschlussklasse IP20
• Temperatur -20°C bis + 60°C

Datenblatt H.D.S. / fixLink® Trunksystem Download Datenblatt
